36-kV-Trockentransformator

Als großer Exporteur und Hersteller von Transformatoren in China liefert Cotenele seit vielen Jahren zuverlässig und stabil36-kV-Trockentransformatoran Kunden in Ländern und Regionen wie Afrika, Europa und dem Nahen Osten und wurde von den Kunden einhellig gelobt. Die Trockenleistungstransformatoren der 36-kV-Serie von Cotenele haben die Eigenschaften vongeringer Verlust, geringes Rauschen, Blitzschutz, hohe Kurzschlusstoleranz und schönes Aussehen. Das Produkt verfügt über fortschrittliche Montage- und Herstellungsprozesse, ist zuverlässig und verfügt über eine hervorragende Zubehörqualität. Es verfügt über vier Fernbedienungsfunktionen:Fernkommunikation, Fernprüfung, Ferneinstellung und Fernsteuerung. Durch Computerfernsteuerung kann eine Fernüberwachung des Kraftwerks erreicht werden, ohne dass ein Bürodienst vor Ort erforderlich ist. Alle Trockentransformatoren der Serie 36KV von Cotenele entsprechen internationalen und nationalen Standards wie zGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018usw.

Betriebsbedingungen für 36-kV-Trockentransformatoren

Wichtigste technische Parameter

Technische Parameter des 36-kV-Trockentransformators der Serie SC(B)10 (35/0,4 kV)

Technische Parameter des 36-kV-Trockentransformators der Serie SC(B)10 (35/10 kV)

Technische Parameter des 36-kV-Trockentransformators der Serie SC(B)11

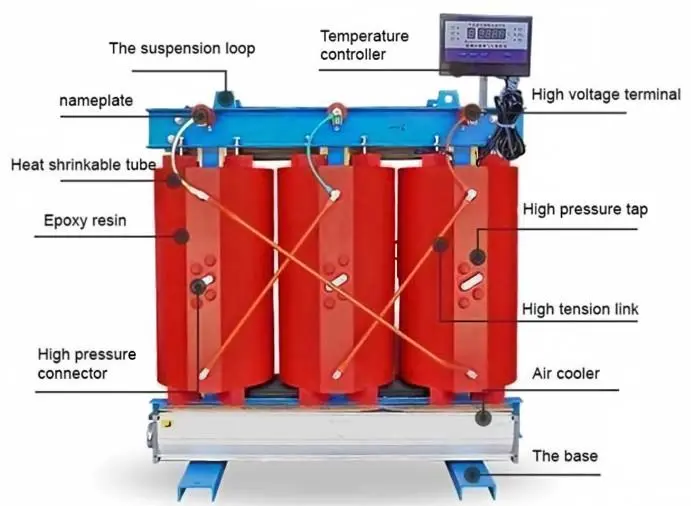

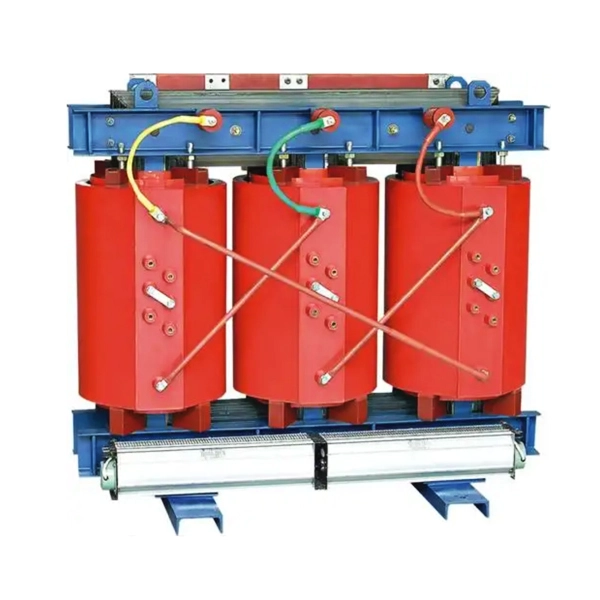

Interner Aufbau für Trockentransformatoren der 36-kV-Serie

Ein 35-kV-Trockentransformator besteht im Wesentlichen aus folgenden Komponenten:

1. Kern

Hergestellt aus hochwertigen, kornorientierten, kaltgewalzten Siliziumstahlblechen mit hoher Permeabilität, die in einer 45°-Vollgehrungs-Stufenüberlappungsanordnung zusammengesetzt sind. Die Kernoberfläche ist mit Epoxidharz vergossen, um Streuflüsse zu reduzieren, die Magnetkreisverteilung zu verbessern und Kerngeräusche, Leerlaufverluste und Leerlaufströme zu senken.

2. Hochspannungswicklung

Die Hochspannungswicklung weist eine abschnittsweise geschichtete oder mehrschichtige zylindrische Struktur auf, um die Spannung zwischen den Schichten deutlich zu reduzieren. Es istVakuumvergossen mit gefülltem Epoxidharzum Teilentladungen zu minimieren und die elektrische Leistung zu verbessern. Zwischen den Schichten wird DMD-Epoxidharz-Prepreg verwendet, und auf der Oberfläche wird ein Glasfasergewebe aufgebracht, um die mechanische Festigkeit und die Kurzschlussfestigkeit zu verbessern.

3. Niederspannungswicklung

Die Niederspannungswicklung nutzt eine foliengewickelte Struktur mit axialen Kühlkanälen zur besseren Wärmeableitung. Die Enden sind mit Epoxidharz vergossen und vollständig ausgehärtet, um eine solide Baugruppe zu bilden.

4. Isoliersystem

Als Hauptisolierung werden Epoxidharz oder andere Harzverbindungen verwendet. Die Wicklungen werden unter Vakuum gegossen und bilden nach dem Aushärten eine robuste monolithische Struktur.

5. Kühlung und Temperaturüberwachung

Ausgestattet mit Kühlgeräten (natürliche Luftkühlung oder forcierte Luftkühlung) und Temperatursensoren und kann mit einem umfassenden Temperaturerkennungs- und Schutzsystem ausgestattet werden.

6. Andere Komponenten

Hochspannungs-Durchführungssteckdosen, Hebeösen, obere und untere Spannrahmen, Niederspannungsklemmen, Typenschild, Abzweiganschlüsse usw.

Produktmerkmale der Trockentransformatoren der 36-kV-Serie

1. Feuersicher und schwer entflammbar:Epoxidharz ist von Natur aus nicht brennbar und unterstützt kein Feuer; keine Explosionsgefahr.

2. Umweltfreundlich:Da kein Öl verwendet wird, besteht keine Gefahr einer Ölverunreinigung.

3. Hohe mechanische Festigkeit:Die harzgegossenen Wicklungen sind robust und bieten eine hohe Kurzschlussfestigkeit.

4. Hervorragende elektrische Leistung:Geringe Teilentladungswerte und hohe Impulsfestigkeit (Blitz und Schalten).

5. Geringe Verluste und geringe Geräuschentwicklung:Hochwertiger Siliziumstahl und fortschrittliche Kernstapelung reduzieren Leerlaufverluste und hörbare Geräusche.

6. Gute Überlastfähigkeit:Die Isolierung der Klasse F oder H bietet eine hohe thermische Beständigkeit und ermöglicht einen erheblichen Überlastbetrieb.

7. Feuchtigkeits- und staubbeständig:Die Wickeloberfläche ist mit einem Korrosionsschutzlack beschichtet, der eine stabile Leistung in staubigen oder feuchten Umgebungen gewährleistet.

8. Einfache Wartung:Kein Umgang mit Öl; Nach längerem Stillstand ist lediglich eine einfache Trocknungsbehandlung erforderlich. Im Wesentlichen wartungsfrei.

9. Kompakt und leicht:Geringer Platzbedarf und geringere Installationskosten.

10. Intelligente Temperaturregelung:Optionales intelligentes Temperaturüberwachungssystem, das Wicklungstemperaturen automatisch erkennt und anzeigt, Kühlventilatoren startet/stoppt und Alarm- und Auslösesignale bereitstellt.

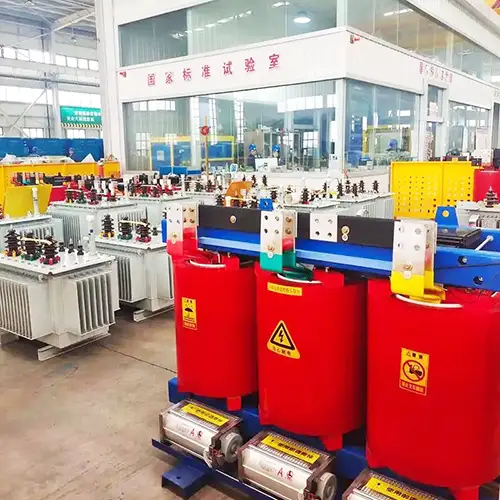

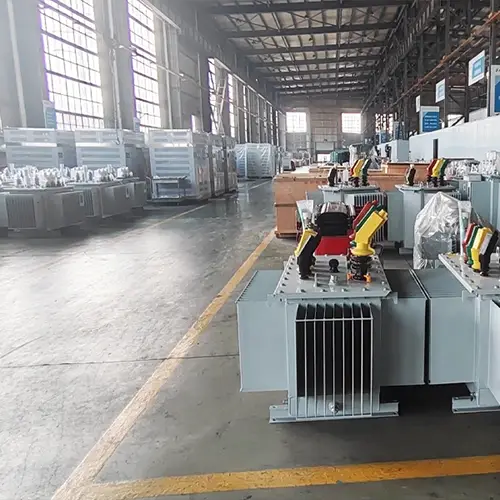

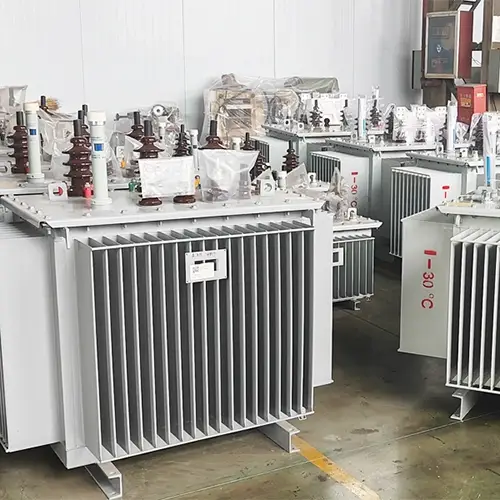

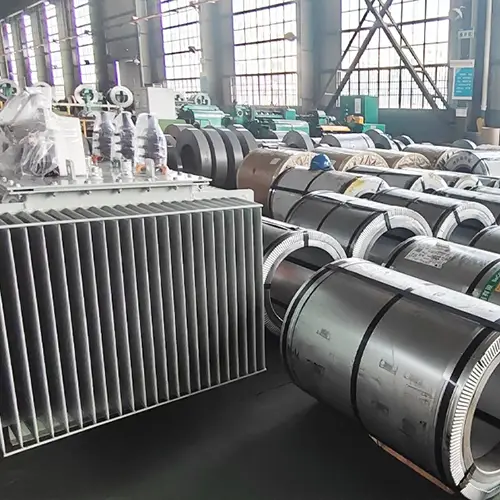

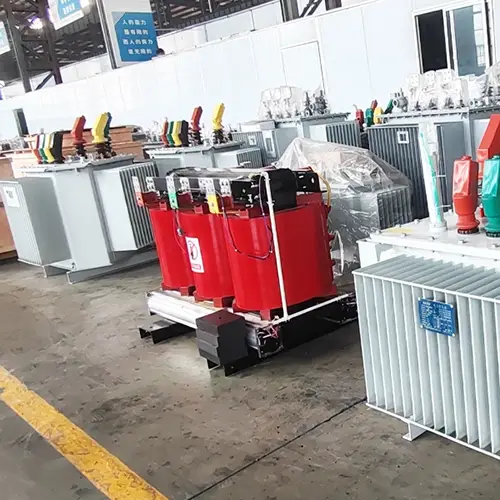

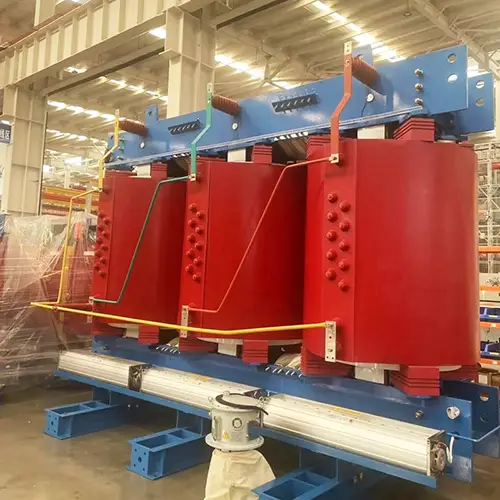

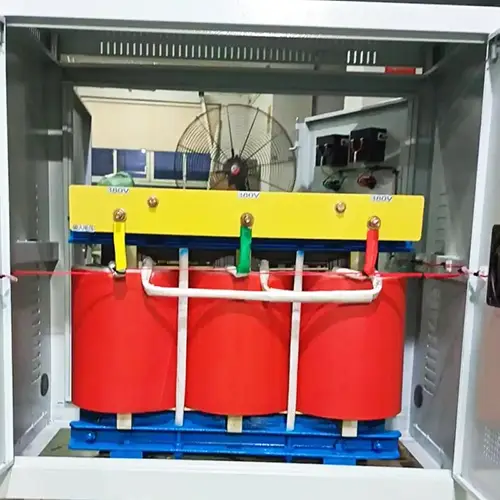

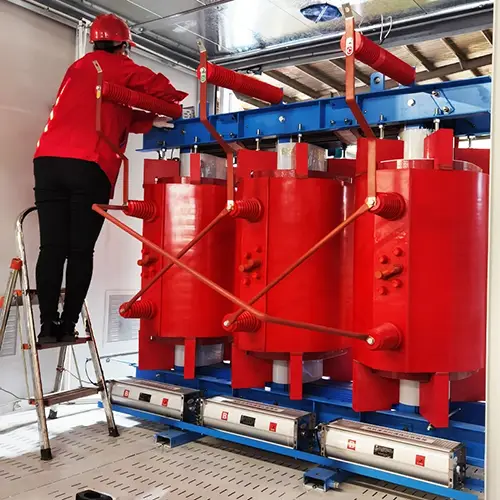

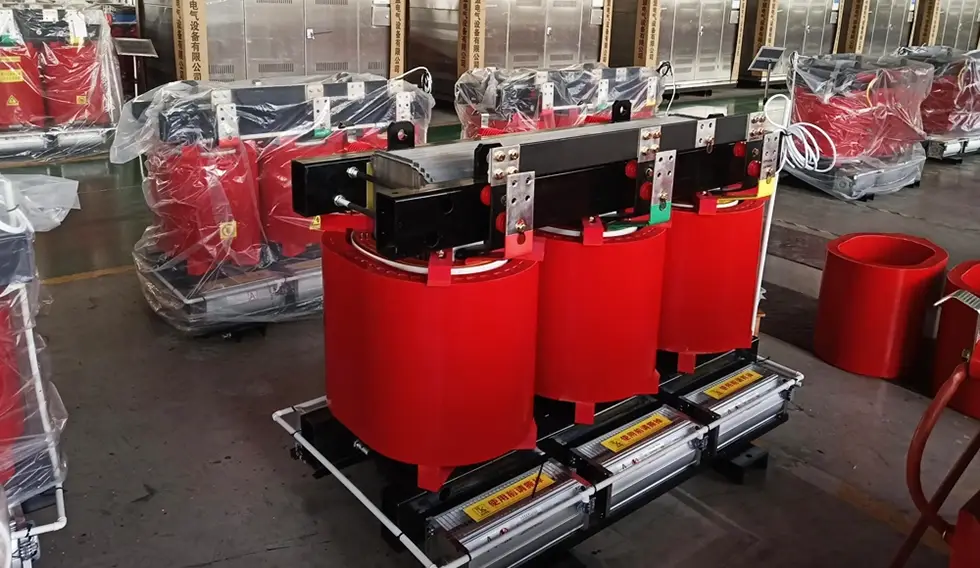

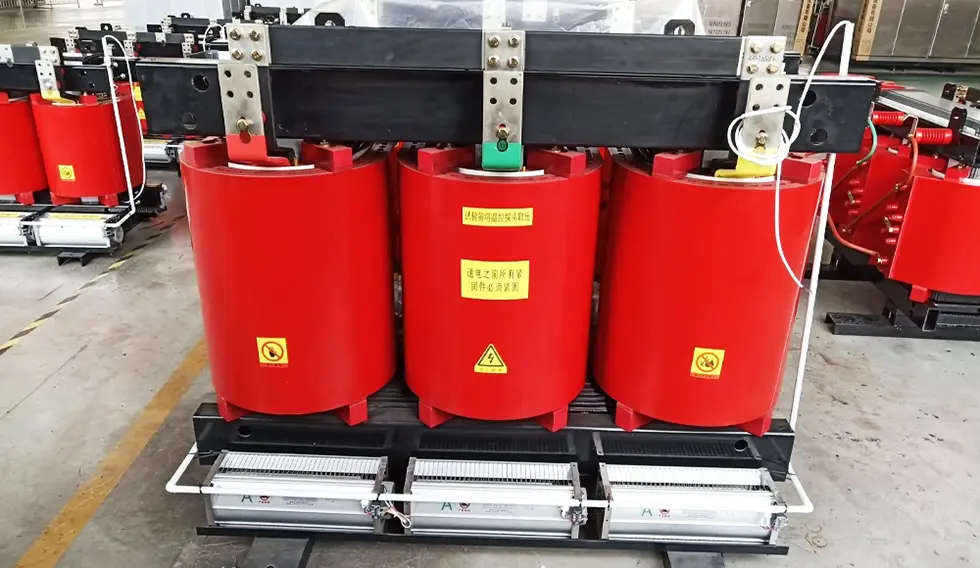

Werkstattschau

FAQs (häufig gestellte Fragen)

F1: Wie hoch ist die maximal verfügbare Kapazität für Ihre Trockentransformatoren der 36-kV-Serie?

A: Gemäß der nationalen Norm GB/T 10228 beträgt der konventionelle Leistungsbereich von 36-kV-Trockentransformatoren 30-2500 kVA. Die neueste Version von GB/T 10228 hat diesen Bereich jedoch auf 25.000 kVA erweitert. Größere Kapazitäten können auch an die spezifischen Benutzeranforderungen angepasst werden.

F2: Können Ihre Trockentransformatoren der 36-kV-Serie im Freien installiert werden?

A: Ja, Outdoor-Versionen sind verfügbar. Allerdings muss die entsprechende Schutzart gewählt werden. Typischerweise ist IP00 gehäuselos (Verwendung in Innenräumen), IP20 schützt vor festen Gegenständen mit einer Größe von mehr als 12 mm und IP23 bietet Schutz vor Regen und Schnee. Für die Außenmontage wird IP23 oder höher mit einem zusätzlichen Schutzgehäuse empfohlen.

F3: Wie werden Ihre Trockentransformatoren der 36-kV-Serie gekühlt und um wie viel kann die Zwangsluftkühlung ihre Leistung steigern?

A: Die Kühlmethoden können unterteilt werden innatürliche Luftkühlung (AN)Undforcierte Luftkühlung (AF). Unter natürlichen Luftkühlungsbedingungen kann der Transformator kontinuierlich mit seiner Nennleistung betrieben werden. Die Zwangsluftkühlung kann die Leistungsleistung um bis zu 50 % steigern und ist für den intermittierenden Überlastbetrieb geeignet.

F4: Wie werden die Energieeffizienzniveaus für Trockentransformatoren der 36-kV-Serie von Cotenele klassifiziert?

A: Gemäß der nationalen Norm GB 20052-2024 „Mindestzulässige Werte und Energieeffizienzklassen für Leistungstransformatoren“ sind unsere Trockentransformatoren der 36-kV-Serie in drei Energieeffizienzklassen unterteilt:Klasse I, Klasse II und Klasse III. Grad I ist die höchste Stufe mit dem geringsten Verlust. Durch die Wahl eines höheren Energieeffizienzniveaus können die Betriebskosten langfristig deutlich gesenkt werden.

F5: Was sind die Hauptunterschiede zwischen einem 36-kV-Trockentransformator und einem 10-kV-Trockentransformator?

A: Der Hauptunterschied liegt im Spannungsniveau. Die hohe Nennspannung des 36-kV-Transformators beträgt 36 kV und kann direkt aus dem 36-kV-Stromnetz gespeist werden, wodurch eine zwischengeschaltete 10-kV-Umspannwerksverbindung entfällt und die Systeminvestitionen und Wartungskosten gesenkt werden. Darüber hinaus erfordert die 36-kV-Ebene eine höhere Isolationsfestigkeit, größere elektrische Abstände und längere Kriechstrecken, was die Design- und Herstellungskosten erhöht. Der 10-kV-Trockentransformator wird häufiger in herkömmlichen Verteilungssystemen verwendet.

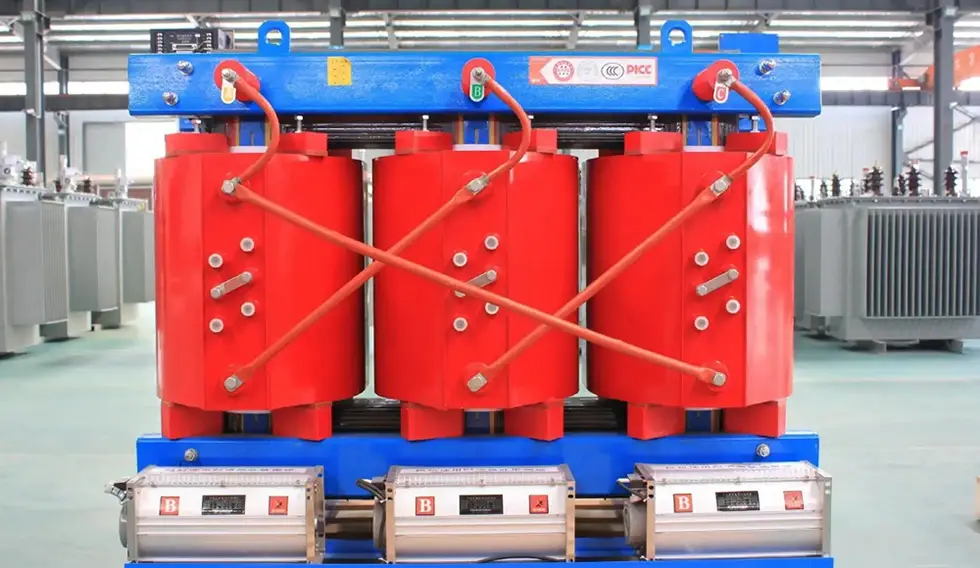

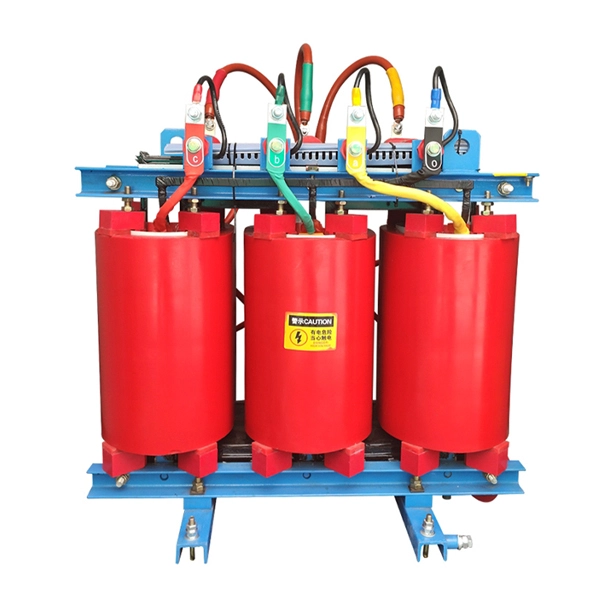

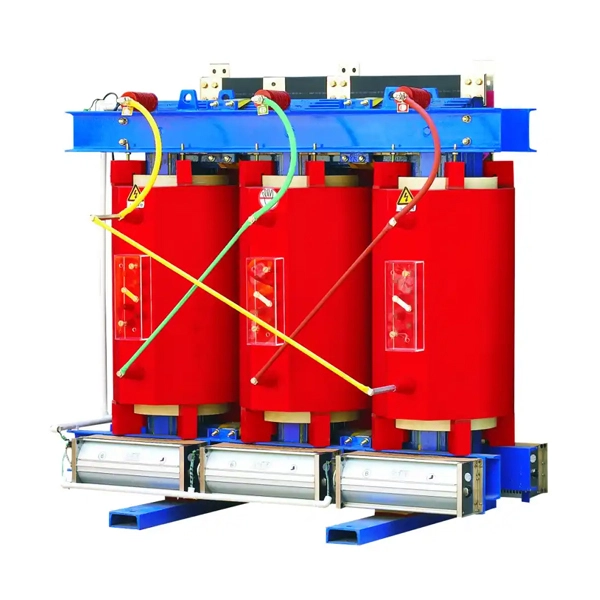

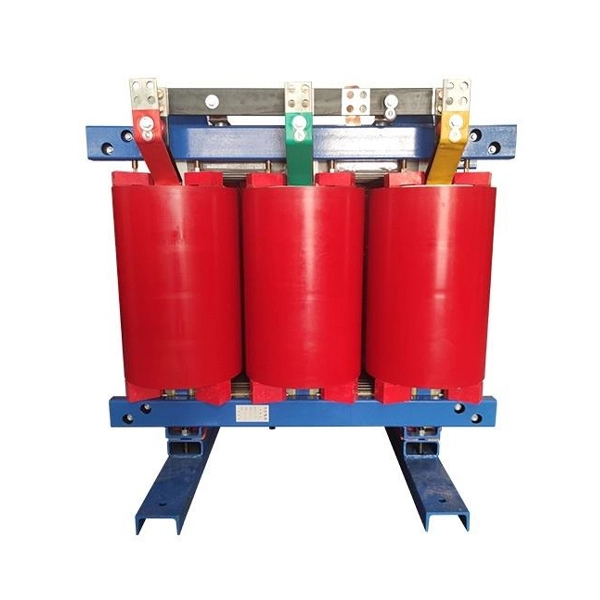

Produktshow
