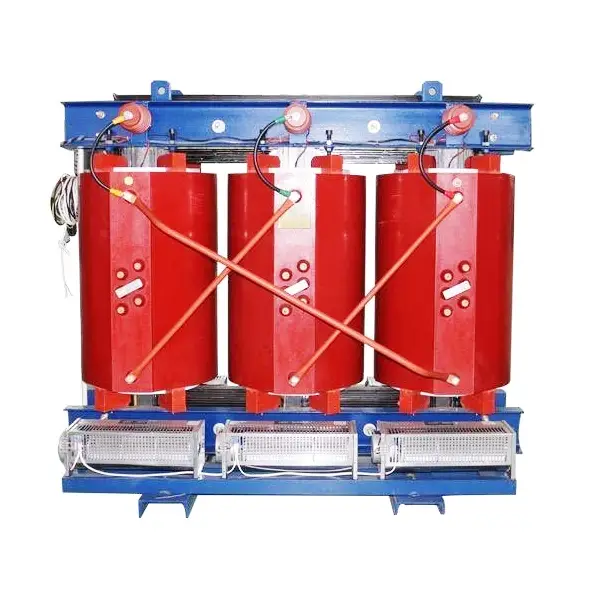

20-kV-Trocken-Elektrizitätsverteilungstransformator

20-KV-Trockentransformator für die elektrische Verteilung

Cotenele ist ein großer Hersteller und Exporteur für20-KV-Trockentransformator für die elektrische Verteilungaus China. Unsere 20-KV-Trockentransformatoren verfügen über folgende Merkmale:größerer Versorgungsradius, geringerer Spannungsabfall, geringere Leitungsverluste und geringerer Verbrauch an Nichteisenmetallen. Diese 20-kV-Trockentransformatoren werden zunehmend in Hochhäusern, Gewerbezentren, petrochemischen Anlagen, Bergwerken, Kraftwerken, Flughäfen und vielen anderen Standorten eingesetzt.

Der20-KV-Trockentransformator für die elektrische VerteilungDas von der Firma Cotenele hergestellte Gerät ist ein wichtiges Gerät im 20-kV-Stromverteilungssystem. Sein Spannungsniveau liegt zwischen 10 kV und 35 kV. Es gleicht die Mängel von 10-kV-Stromverteilungsleitungen aus und ist ein wichtiges empfohlenes Stromverteilungsprodukt der State Grid Corporation in China und verschiedenen Provinzen. Der 20-kV-Trockentransformator verwendet hauptsächlich feste Isoliermaterialien und ein Luftkühlsystem. Es hathervorragende Sicherheitsleistung, gute Umweltverträglichkeit, geringer Wartungsaufwandund wird in modernen Stromverteilungssystemen immer beliebter. Im Gegensatz zu Öltransformatoren gibt es bei Trockentransformatoren keine Probleme wie Öllecks, Brandgefahr und Umweltverschmutzung. Unsere 20-KV-Trockentransformatoren entsprechen den relevanten internationalen StandardsIEC 60076-11 und IEEE C57.12.01.

Wichtigste technische Parameter

Betriebsbedingungen

Normale Servicebedingungen:

1. Höhe: ≤1000 m (Standardtyp)

2. Umgebungstemperatur:

3. Maximal: +40°C

4. Minimum: -25 °C (trocken im Freien); -5°C (trockener Innenbereich)

5. Maximaler Monatsdurchschnitt: 30°C

6. Maximaler Jahresdurchschnitt: 20°C

7. Relative Luftfeuchtigkeit: Sollte unter 93 % liegen; Keine Kondensation auf den Spulenoberflächen

8. Stromversorgung: Die dreiphasige Spannung sollte annähernd symmetrisch sein; Der Spannungsverlauf sollte annähernd sinusförmig sein

Besondere Bedingungen:

Für Höhen über 1000 m kann ein höhenmodifizierter (Plateau-)Trockentransformator geliefert werden.

Was ist ein 20-kV-Trockentransformator?

A 20-kV-Trockentransformatorist ein Transformator mit einer primären Nennspannung von 20 kV, dessen Kern und Wicklungen nicht in Isolieröl getaucht sind. Stattdessen verlässt es sich aufLuftkonvektion zur Kühlung– daher der Name „Trockentyp“. Vereinfacht ausgedrückt sind der Kern und die Spulen nicht mit Öl gefüllt; Sie sind feststoffisoliert, typischerweise mit Epoxidharz.

Sein Funktionsprinzip basiert aufelektromagnetische Induktion. Wenn die Primärwicklung (Hochspannungswicklung) mit Wechselstrom versorgt wird, entsteht im Eisenkern ein magnetischer Wechselfluss. Dieser Fluss verbindet sich mit der Sekundärwicklung (Niederspannung) und induziert darin eine elektromotorische Kraft (EMF). Durch die Wahl des geeigneten Verhältnisses der Windungen der Primär- zur Sekundärwicklung kann die Eingangsspannung von 20 kV auf die gewünschte Ausgangsspannung, beispielsweise 0,4 kV, 10 kV oder andere Spannungsniveaus, reduziert (oder erhöht) werden.

Die interne Struktur besteht im Wesentlichen aus folgenden Teilen:

1. Kern:Hergestellt aus kaltgewalzten, kornorientierten Elektroblechlamellen mit 45°-Vollgehrungsverbindungen zur Reduzierung von Verlusten. Der Kern wird mit lochlosen Bändern und starren Zugplattenmechanismen festgeklemmt, und seine Oberfläche ist oft mit einem speziellen Harz zum Schutz vor Feuchtigkeit und Rost beschichtet.

2. Wicklungen:Die Niederspannungswicklung (LV) wird auf einer speziellen Folienwickelmaschine mit Kupferfolie über die gesamte Breite gewickelt, wobei zwei axiale Kühlkanäle pro Säule verwendet werden. Die Hochspannungswicklung (HV) verfügt über eine segmentierte Schichtstruktur mit einem axialen Kühlkanal. Beide Wicklungen verfügen über wabenförmige Kühlkanäle mit standardisierten Metallkanalplatten für eine gute Wärmeableitung.

3. Isolationssystem:Zwischen der Hoch- und Niederspannungswicklung wird ein Isolierzylinder platziert, um für elektrischen Abstand zu sorgen. Die gesamte Spulenbaugruppe istVakuumvergossen mit EpoxidharzEs bildet eine dichte, hohlraumfreie feste Struktur, die eine hohe mechanische Festigkeit, eine hervorragende elektrische Isolierung und eine hervorragende Feuchtigkeitsbeständigkeit bietet.

4. Temperaturkontrollsystem:Eingebettete Temperatursensoren (normalerweise im oberen Teil der Niederspannungsspulen platziert) überwachen kontinuierlich die Wicklungstemperaturen. Das System bietet eine automatische sequentielle (zyklische) Anzeige der Temperatur jeder Phase sowie Alarm- und Auslösekontakte zum Schutz vor Übertemperatur.

Produktmerkmale

Der 20-kV-Trockentransformator weist die folgenden bemerkenswerten Merkmale auf:

1. „Drei Tiefs und drei Hochs“:geringe Verluste, geringe Geräuschentwicklung, geringe Teilentladung; hohe mechanische Festigkeit, hohe elektrische Festigkeit und hohe thermische Beständigkeit.

2. Sicher und umweltfreundlich:feuerhemmend, explosionsgeschützt, umweltfreundlich; können direkt an Lastzentren installiert werden.

3. Starke Kurzschlussfestigkeit:Der aus Epoxidharz gegossene Körper hat eine dichte Struktur, die elektrodynamischen Kurzschlusskräften ohne Beschädigung standhält.

4. Niedriger Teilentladungsgrad:kann unter 10 pC kontrolliert werden (einige Premium-Produkte erreichen <5 pC).

5. Hervorragende Feuchtigkeitsbeständigkeit:kann bei 100 % Luftfeuchtigkeit normal betrieben werden; Nach einer Abschaltung ist vor dem erneuten Einschalten keine Vortrocknung erforderlich.

6. Hohe Überlastfähigkeit:kann ohne Zwangsluftkühlung kontinuierlich bei 120 % Last laufen; Mit forcierter Luftkühlung (AF) kann es einer Nennlast von 150 % standhalten.

7. Wartungsfrei:geringe Verluste und wirtschaftlicher Betrieb; im Wesentlichen wartungsfrei.

8. Kompakt und leicht:geringer Platzbedarf und geringe Installationskosten.

Produktklassifizierung für 20-kV-Trockentransformatoren

Produktvorteile

1. Verbesserte Lieferleistung:Eine längere Übertragungsentfernung, ein minimierter Spannungsabfall und geringere Leitungsverluste führen zu einer überlegenen Stromqualität.

2. Erhebliche Energieeffizienz:zeichnet sich durch außergewöhnlich niedrige Leerlauf- und Lastverluste aus und erfüllt die strengen Anforderungen der neuesten Generation in vollem UmfangGB20052-2024Energieeffizienzstandard.

3. Flexible Installation:können an Lastzentren dezentralisiert werden, ohne dass Ölauffanggruben oder Firewalls erforderlich sind, was die Kapitalinvestition reduziert.

4. Niedrige Betriebskosten:Das wartungsfreie Design führt zu niedrigen Gesamtbetriebskosten.

5. Hohe Zuverlässigkeit:hohe mechanische Festigkeit, gute seismische Leistung und hervorragende Blitzimpulsfestigkeit.

6. Starke Anpassungsfähigkeit:unempfindlich gegenüber Feuchtigkeit und Staub, geeignet für raue Umgebungen mit hohen Brandschutzanforderungen, schwankenden Belastungen oder verschmutzten/feuchten Bedingungen.

Anwendungsszenarien

20-kV-Trockentransformatoren werden häufig eingesetzt in:

1. Städtische Infrastruktur:Stadtnetzausbauten, Hochhäuser, Geschäftszentren, Gewerbekomplexe

2. Öffentliche Einrichtungen:Theater, Krankenhäuser, Hotels, Schulen

3. Transport:Tunnel, U-Bahnen, Bahnhöfe, Häfen, Flughäfen

4. Stromerzeugung und -verteilung:Kraftwerke, unterirdische Umspannwerke, verpackte Umspannwerke, Kraftwerke

5. Industriesektoren:Petrochemie, Bergbau, Werkstätten, CNC-Maschinen

6. Erneuerbare Energien und Rechenzentren:Wind, Photovoltaikprojekte, Cloud-Computing-Zentren

7. Besondere Orte:Labore, städtische Umspannwerke in dicht besiedelten Gebieten und alle Standorte, die Brand-/Explosions-/Feuchtigkeitsschutz erfordern

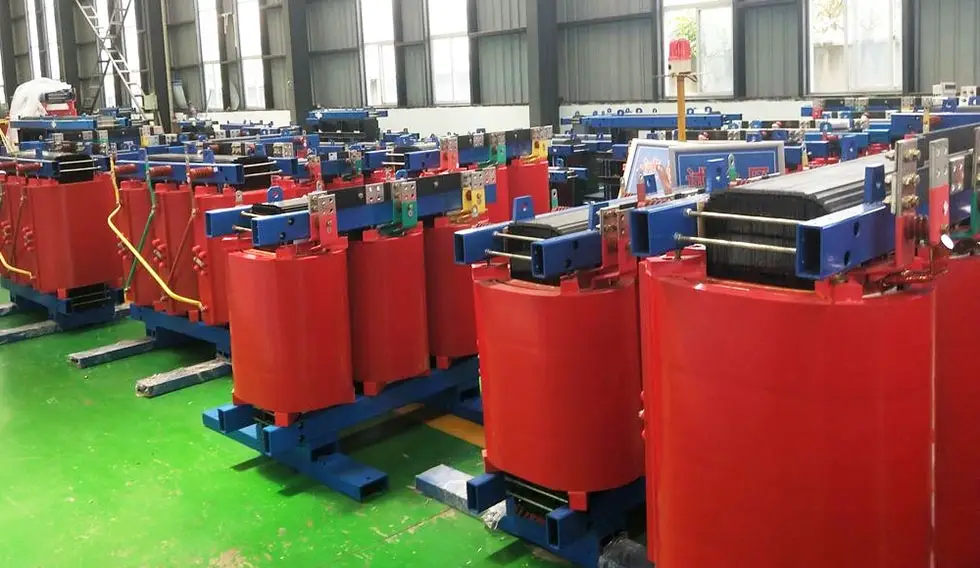

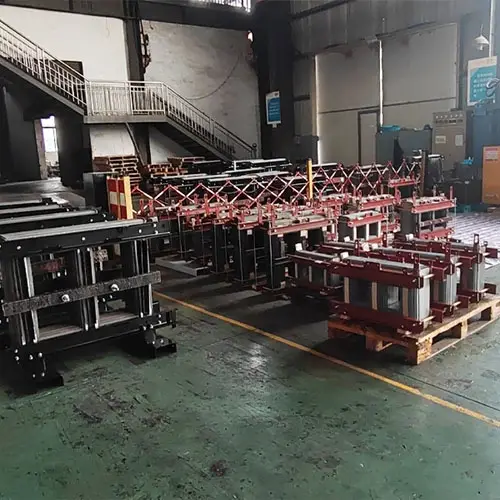

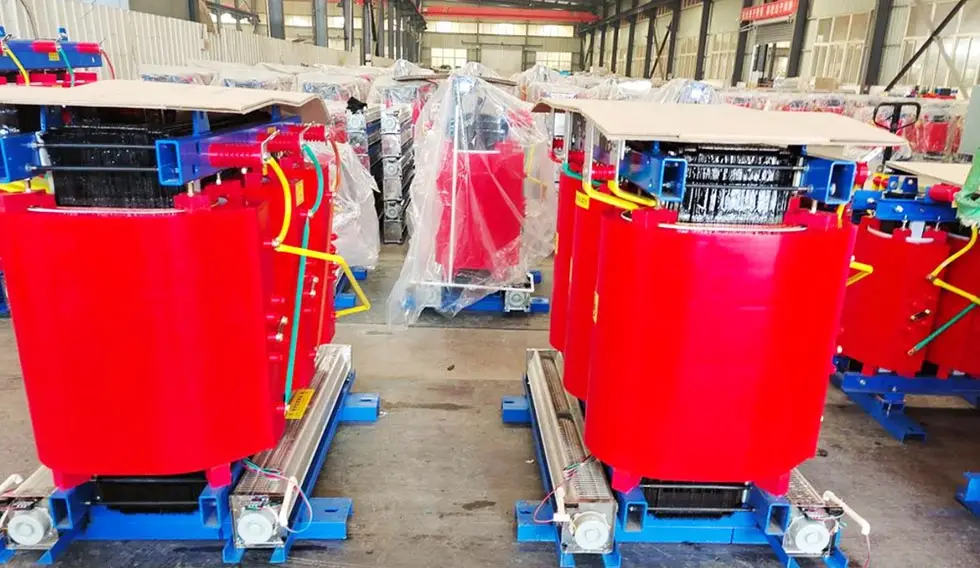

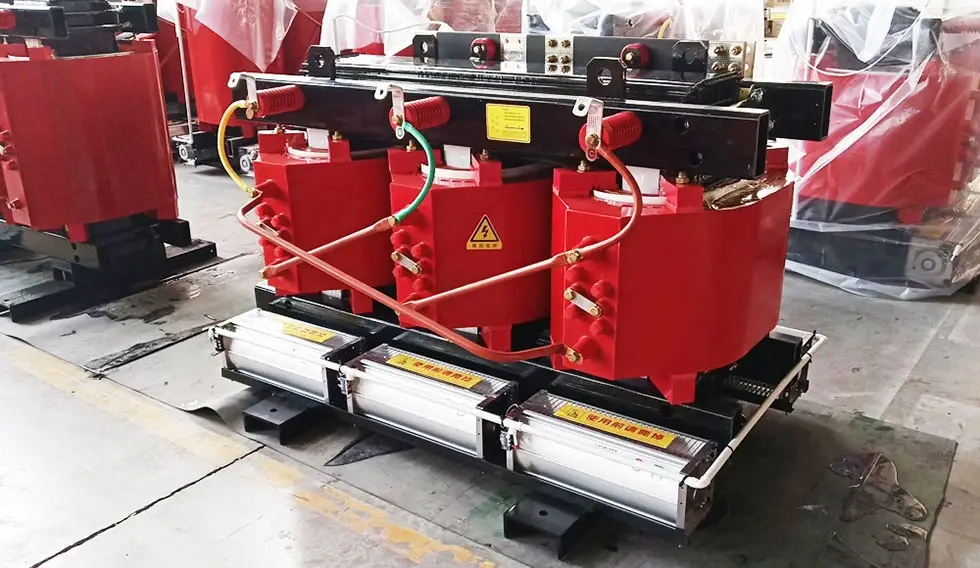

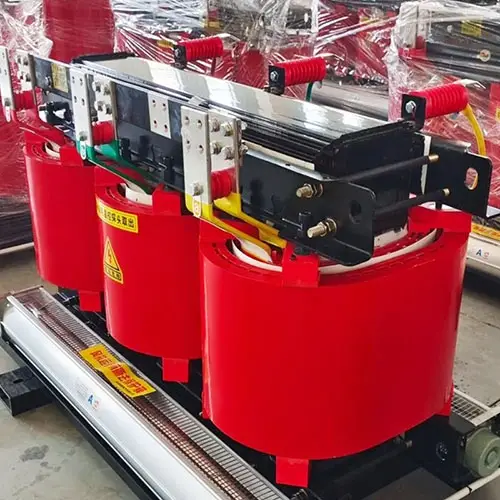

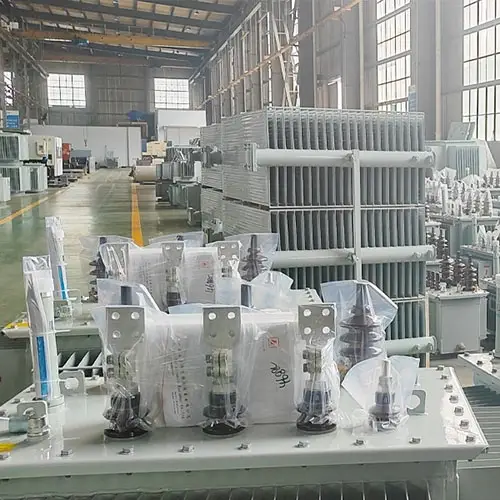

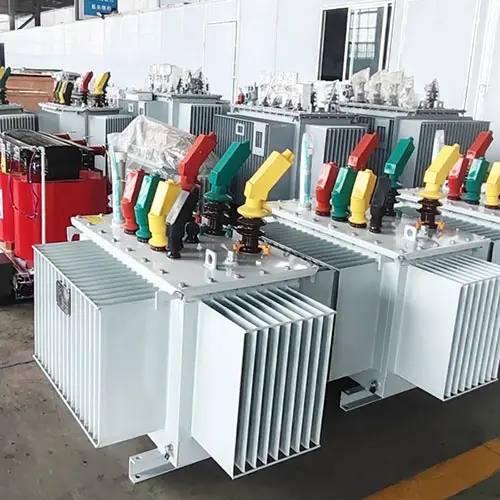

Werkstattschau

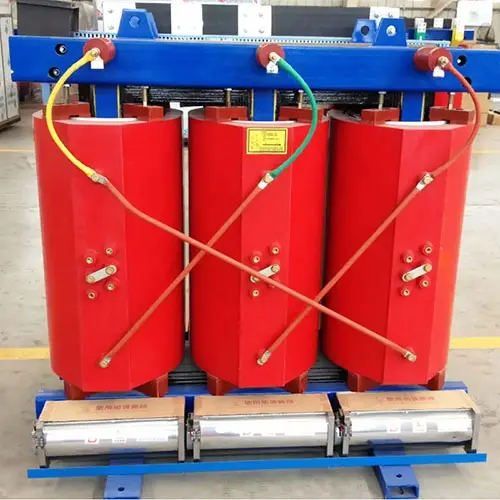

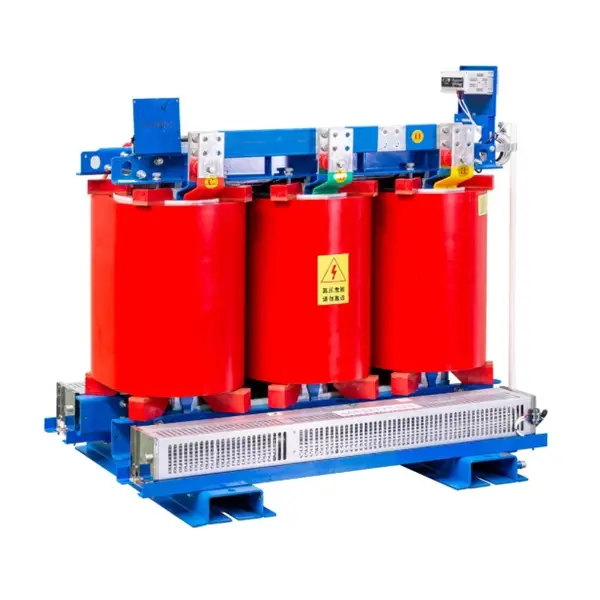

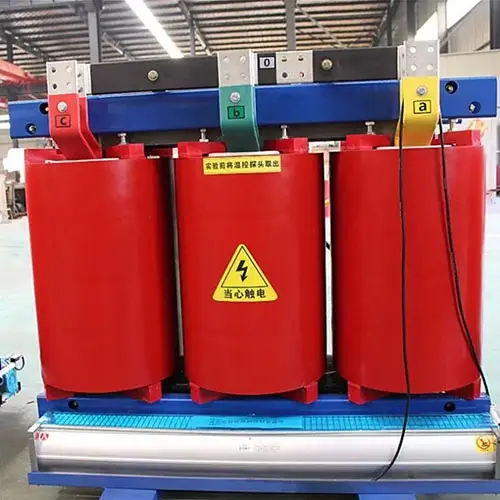

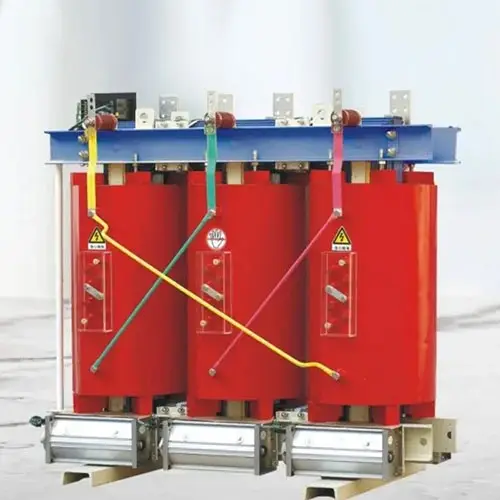

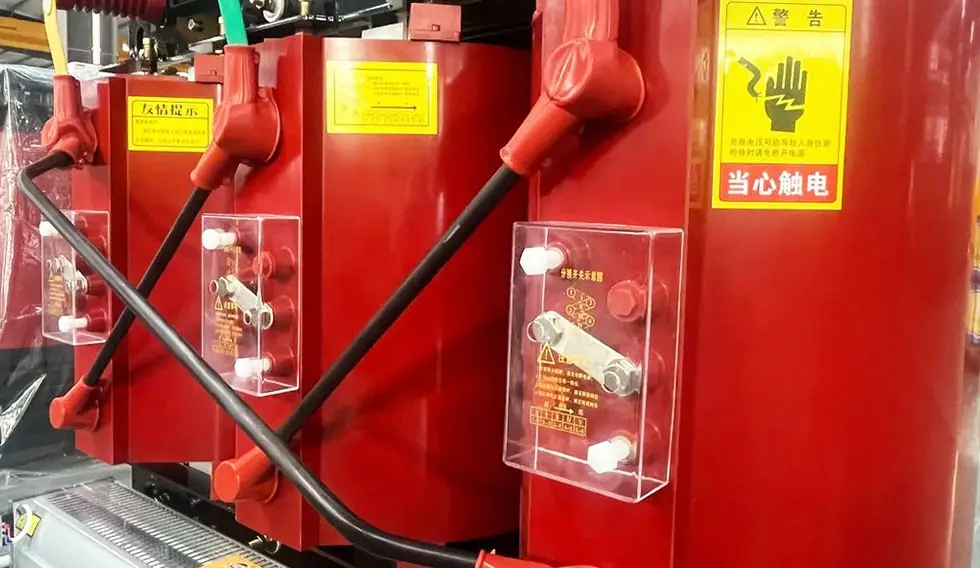

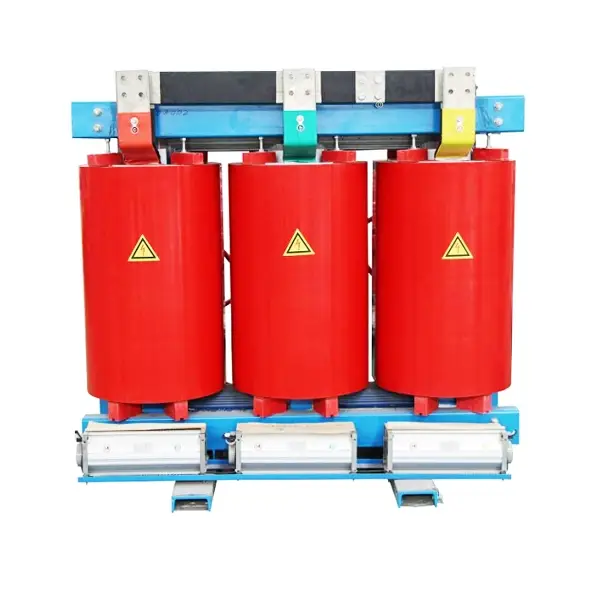

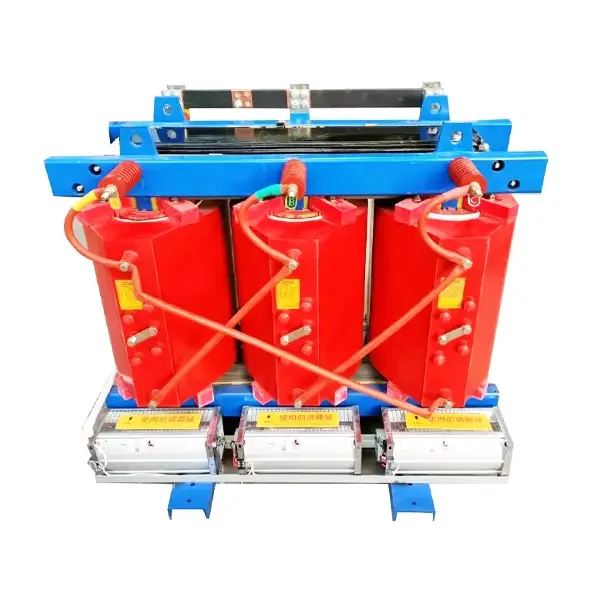

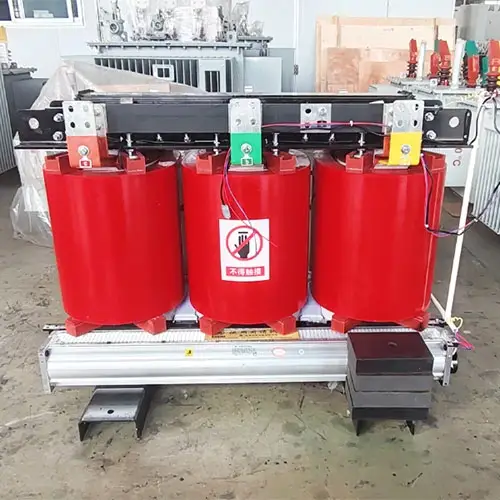

Produktshow
