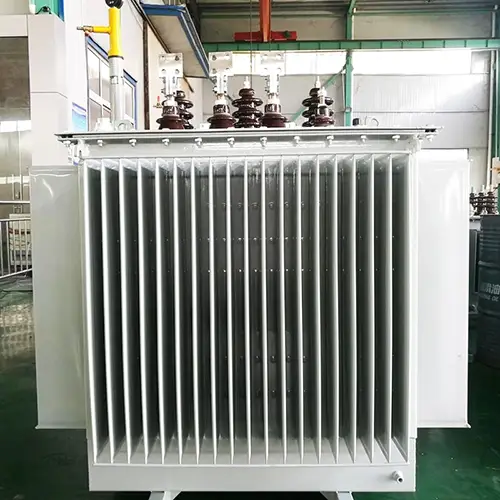

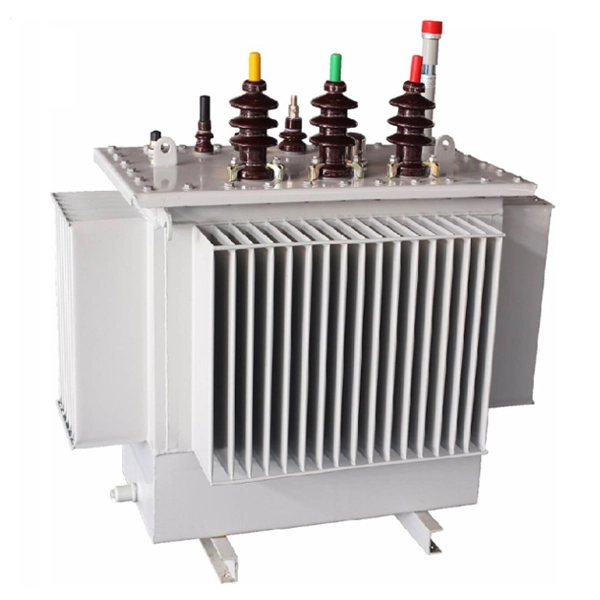

Elektrischer 20-kV-Öltransformator

Der elektrische Transformator ist eines der Produkte, die von Cotenele hergestellt werden. UnserElektrischer 20-kV-Öltransformatorist ein Stromverteilungsgerät, das den Spannungspegel von 20 kV auf eine niedrige Spannung (typischerweise 0,4 kV) herabsetzt. Es wird häufig in 20-kV-Verteilungssystemen eingesetzt. Mit der Modernisierung der Stromnetze bietet das 20-kV-System erhebliche Vorteile gegenüber dem 10-kV-System: Bei gleicher übertragener Leistung wird der Leitungsstrom um 50 % reduziert und die Leitungsenergieverluste werden um 75 % verringert, was zu bemerkenswerten Energieeinsparungen und Kapazitätserweiterungen führt. Die elektrischen 20-kV-Öltransformatoren werden hauptsächlich in Stromverteilungsnetzen, Industrie- und Bergbauunternehmen, Gewerbe- und Zivilgebäuden und anderen Szenarien eingesetzt.

Wichtigste technische Parameter

Produktklassifizierung

Die 20-kV-Ölverteilungstransformatoren können nach folgenden Kriterien klassifiziert werden:

1. Nach Anzahl der Phasen

Einphasentransformatoren: Leistungsbereich 5kVA -160kVA

Dreiphasentransformatoren: Leistungsbereich 30 kVA – 2500 kVA

2. Nach Kernmaterial

Silizium-Stahl-Transformatoren: Zu den Modellen gehören die Serien S11, S13, S20 und S22

Transformatoren aus amorpher Legierung: Zu den Modellen gehören die Serien SBH15, SBH21 und SBH25; ihre Leerlaufverluste sind etwa halb so hoch wie die von Silizium-Stahl-Transformatoren derselben Energieeffizienzklasse

3. Nach Energieeffizienzklasse

Produkte der mittleren bis oberen Preisklasse: S13, S20, S22 und Serien aus amorphen Legierungen

Low-End-Produkte: S11-Serie

4. Durch Stufenwechselmethode

Stufenschaltung ohne Last: Für die manuelle Einstellung ist eine Abschaltung der Stromversorgung erforderlich

Stufenschaltung unter Last: ermöglicht die Einstellung unter Spannung (bei einigen Modellen verfügbar)

5. Nach Tankgehäusetyp

Vollständig versiegelter Typ, konventioneller Typ usw.

Anwendungsbereich der 20-kV-Ölverteilungstransformatoren

20-kV-Ölverteilungstransformatoren werden hauptsächlich in den folgenden Szenarien eingesetzt:

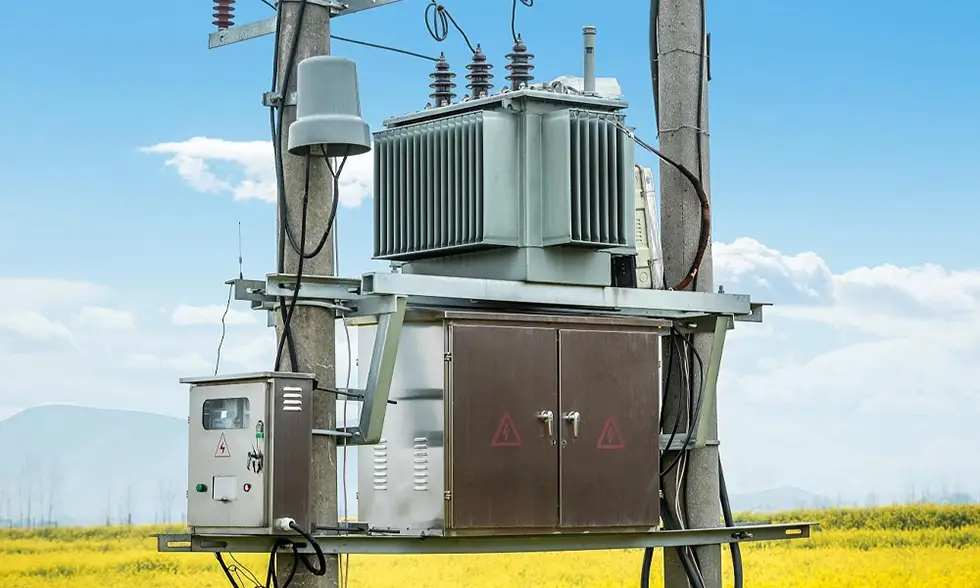

1. Stromverteilungsnetze:städtische und ländliche Verteilungsnetze, 20-kV-Verteilungsleitungen

2. Industrie- und Bergbauunternehmen:Erdöl, Metallurgie, Chemie, Textil, Leichtindustrie usw.

3. Gewerbe- und Wohngebäude:Gewerbekomplexe, Bürogebäude, Wohnquartiere

4. Besondere Umgebungen:Orte mit hoher Staub-, Ölverschmutzung oder chemischen Substanzen

5. Doppelspannungs-Schaltanwendungen:Einige Modelle können durch Umschalten zwischen den Spannungsebenen entweder an 10-kV- oder 20-kV-Systemen betrieben werden

Funktionsprinzip

Das Funktionsprinzip eines 20-kV-Ölverteilungstransformators ist elektromagnetische Induktion:

1. Wenn die Wechselspannung an die Primärwicklung (Hochspannungsseite, 20 kV) angelegt wird, fließt der Wechselstrom durch die Wicklung und erzeugt einen magnetischen Wechselfluss im Eisenkern.

2. Dieser Wechselfluss verbindet gleichzeitig die Primär- und Sekundärwicklungen (Niederspannungsseite, typischerweise 0,4 kV).

3. Nach dem Gesetz der elektromagnetischen Induktion werden in beiden Wicklungen elektromotorische Kräfte induziert.

4. Da die beiden Wicklungen unterschiedliche Windungszahlen haben, unterscheiden sich die induzierten Spannungen entsprechend – das Windungsverhältnis entspricht dem Spannungsverhältnis.

5. Die im Betrieb entstehende Wärme wird durch das Isolieröl an die Tankwand übertragen und dann über Kühlrippen (oder Wellbleche) an die Umgebungsluft abgegeben.

So wählen Sie den geeigneten elektrischen Leistungstransformator aus

1. Kapazitätsauswahl

- Berechnen Sie die gesamte Anschlussleistung aller elektrischen Geräte und Einrichtungen (in der Regel ohne Brandbekämpfungslasten).

- Die kompensierte Scheinleistung dient als Grundlage für die Auswahl der Transformatorleistung und der Stückzahl.

- Im Allgemeinen sollte der Lastfaktor des Transformators bei etwa 85 % gehalten werden.

- Vermeiden Sie überdimensionierte Transformatoren oder Überlastungen.

2. Modellauswahl

- S11-Serie: Low-End-Produkte, geeignet für Anwendungen mit geringen Anforderungen an die Energieeffizienz.

- S13/S20/S22-Serie: energiesparende Produkte der mittleren bis oberen Preisklasse.

- Serie aus amorphen Legierungen (SBH15 usw.): Extrem niedrige Leerlaufverluste, ideal für Anwendungen mit langen Stillstandszeiten und hohem Wert auf Energieeinsparung.

3. Sonstige Überlegungen

- Installationsumgebung (innen / außen)

- Anforderungen an die Brandschutzklasse

- Notwendigkeit einer Doppelspannungsschaltung (10-kV-/20-kV-Kompatibilität)

- Stufenwechselmethode (off-Circuit oder on-load)

- Budget- und Kostenbeschränkungen

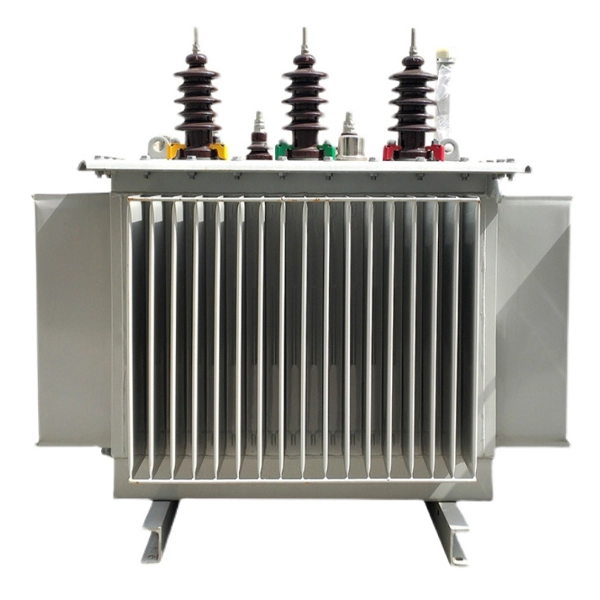

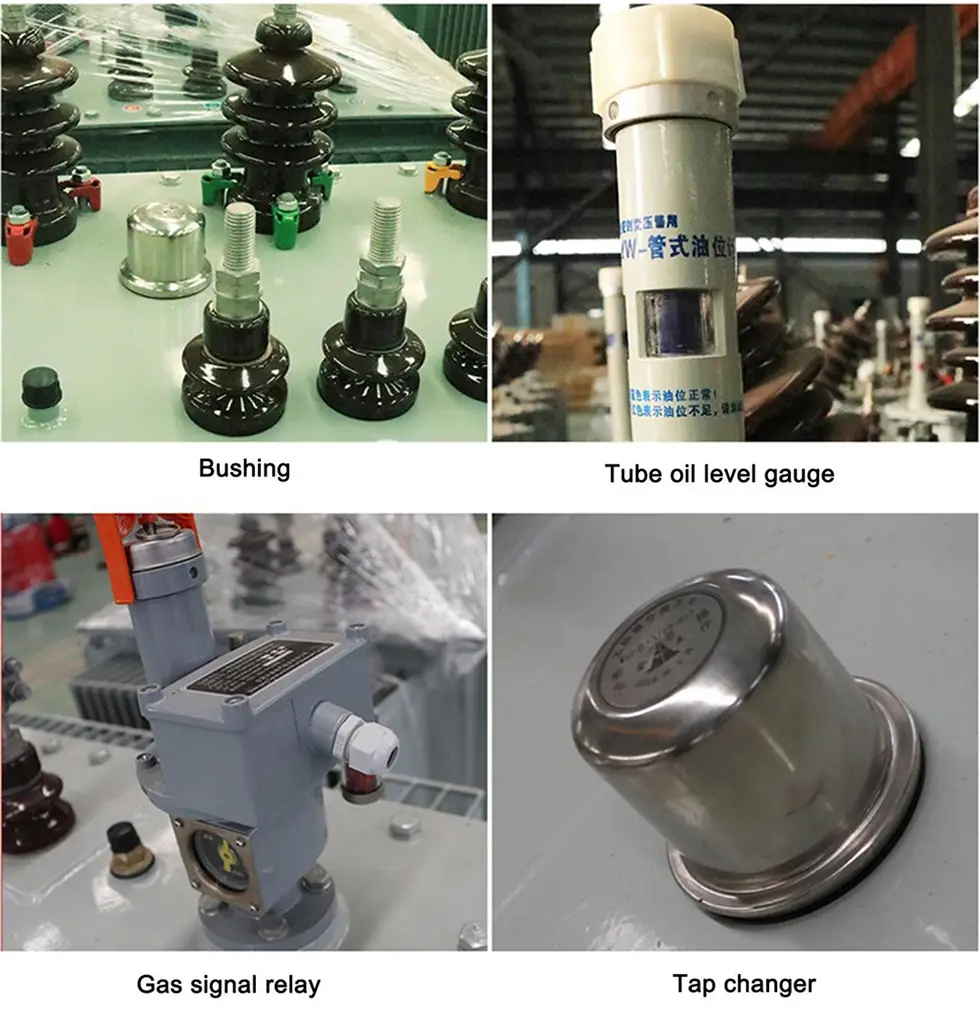

Produktdetails

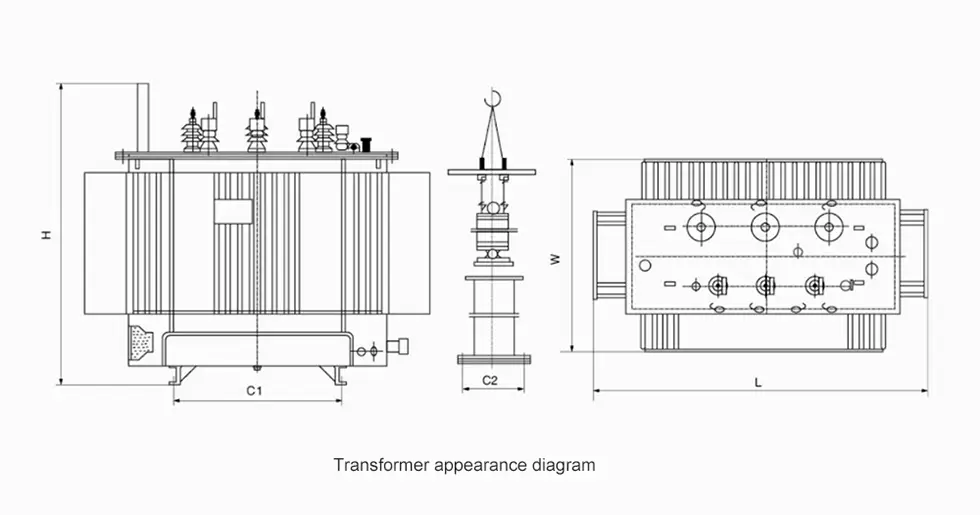

Aussehen und Abmessungen der Produkte

Bestellhinweis

Bei der Bestellung sollten das Produktmodell, die Nennkapazität, die Nennspannung für Hoch- und Niederspannung, der Hochspannungsabzweigbereich, die Anzahl der Phasen, die Frequenz und die Nummer der Anschlussgruppe angegeben werden.

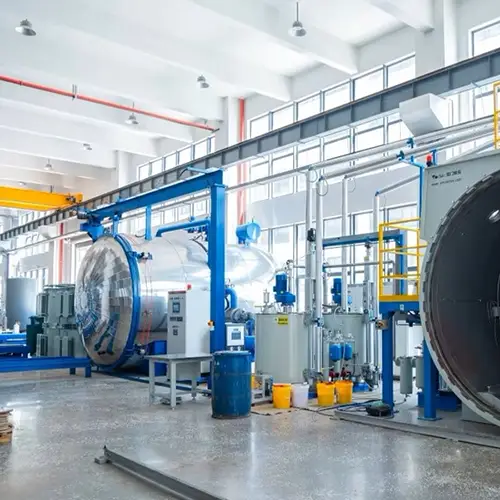

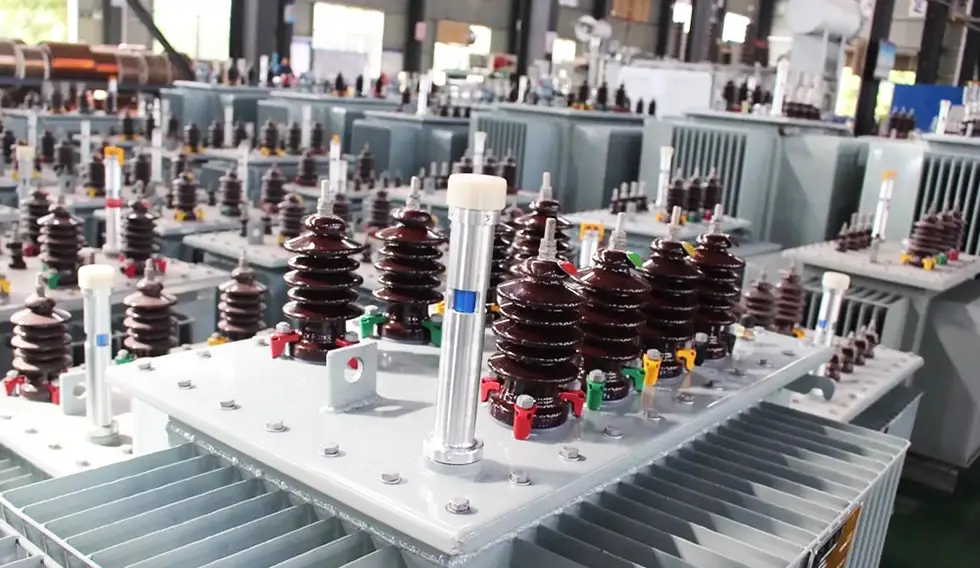

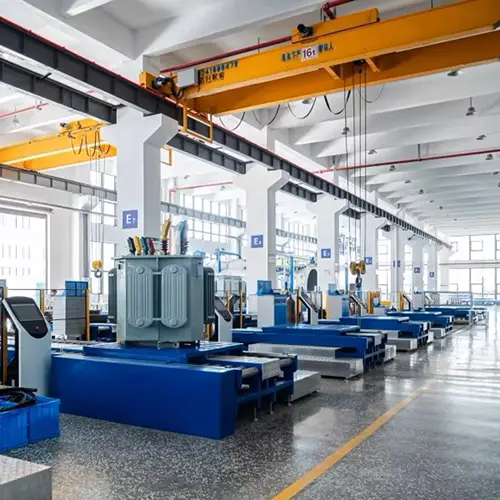

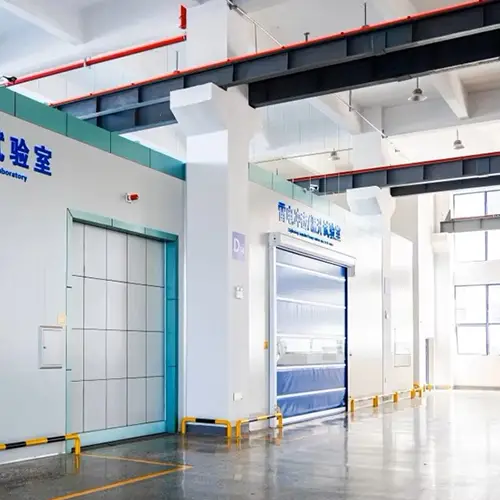

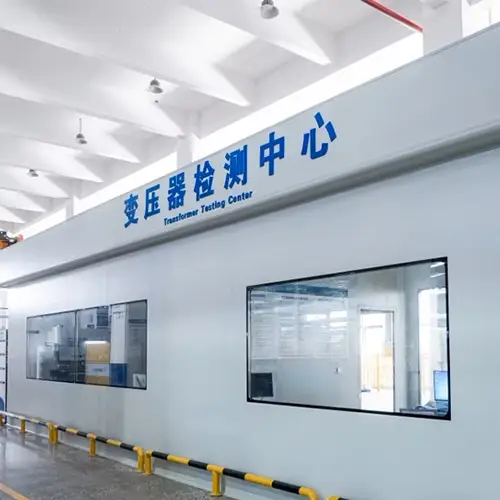

Werkstatt- und Testzentrum

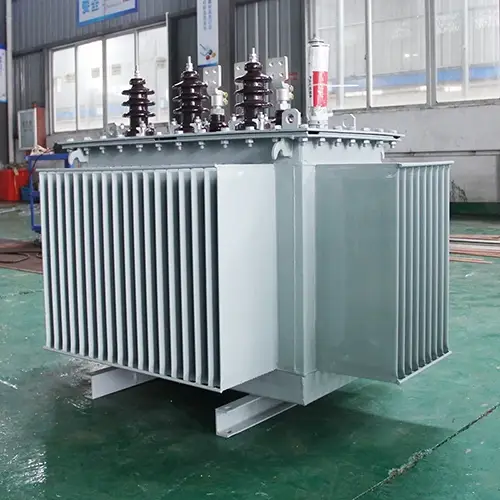

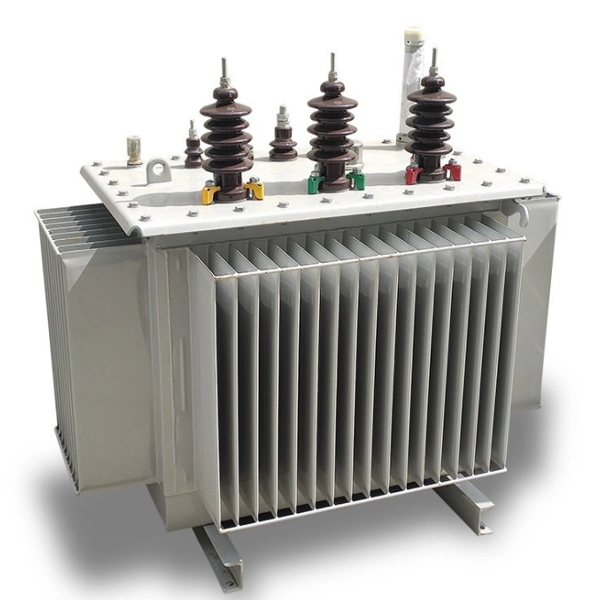

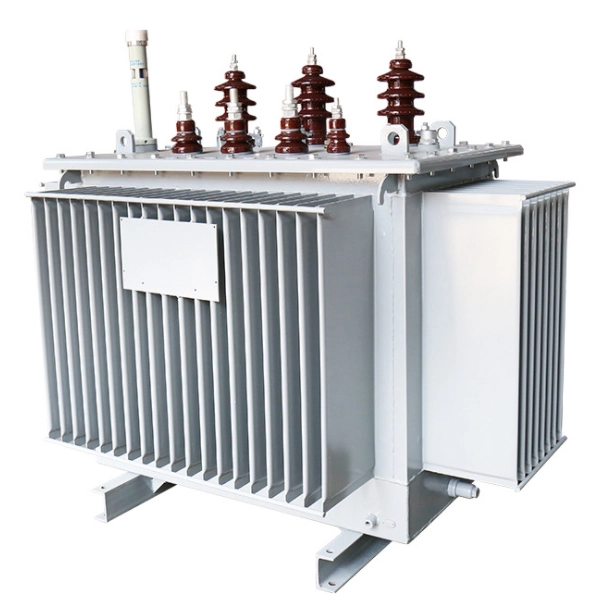

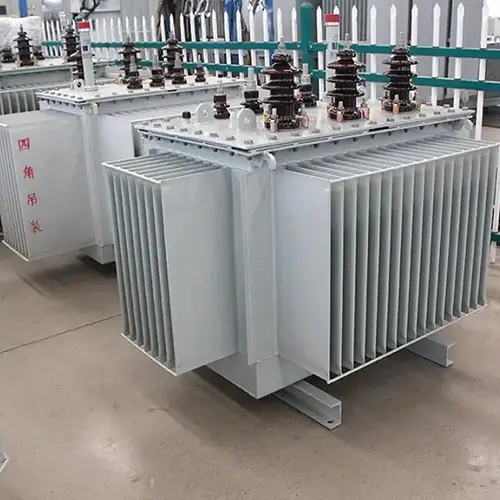

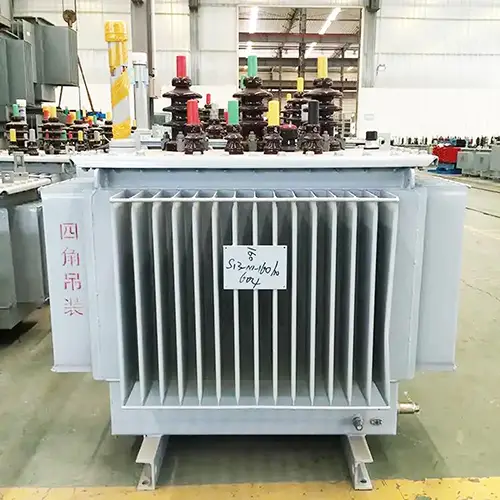

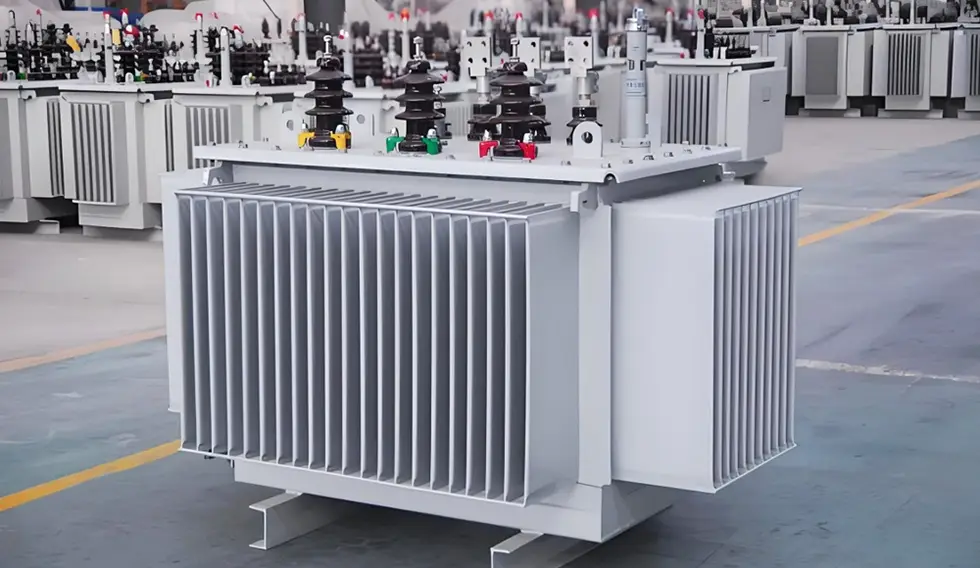

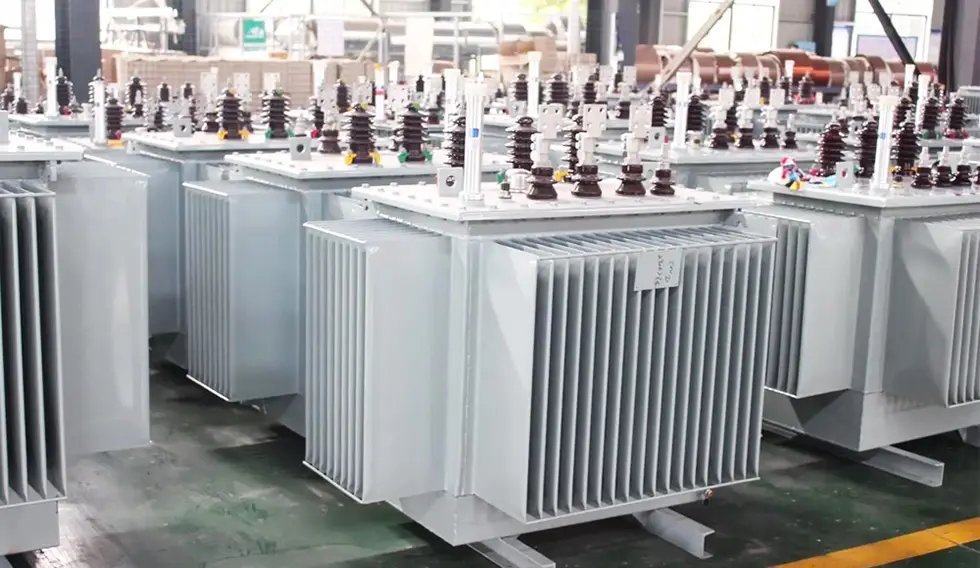

Produktshow
