11-KV-MV-Schaltanlagen-Leistungsschalter-Isolationsmechanismus

Die 11-KV-Leistungsschalter-Isolationsmechanismen für Mittelspannungsschaltanlagen sind für die Betriebssicherheit und Zuverlässigkeit von Mittelspannungsschaltanlagen, insbesondere Ring Main Units (RMUs), von entscheidender Bedeutung. RMUs sind kompakte, metallgekapselte Schaltgeräte, die häufig in Stromverteilungsnetzen eingesetzt werden, um zuverlässiges Schalten, Schutz und Isolierung zu gewährleisten.

In diesen Schaltanlagen arbeiten zwei Mechanismen zusammen, dienen jedoch unterschiedlichen Zwecken:

Leistungsschalter-Betätigungsmechanismus – unterbricht aktiv Last- und Fehlerströme.

Isolationsmechanismus – sorgt passiv für die Sicherheit des Personals durch sichtbare und zuverlässige elektrische Isolierung.

Der ineinandergreifende Betrieb dieser Mechanismen gewährleistet sowohl den Schutz der Geräte als auch die Sicherheit von Menschen und macht sie in Industrie- und Versorgungsanwendungen unverzichtbar.

Produktmodell

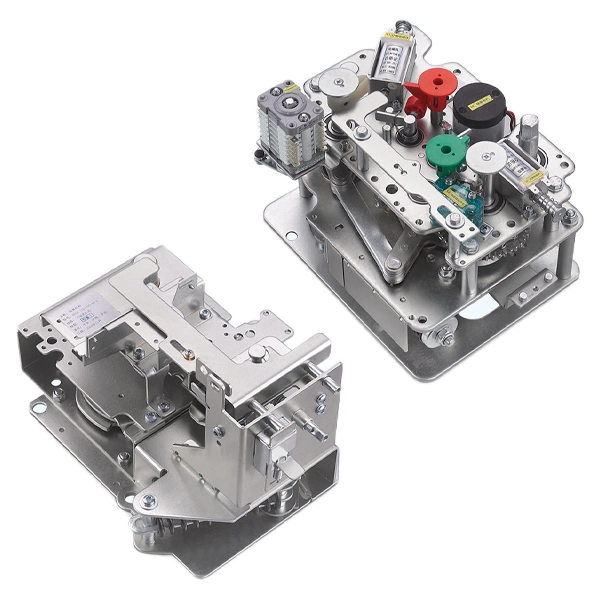

Komponenten des Antriebsmechanismus

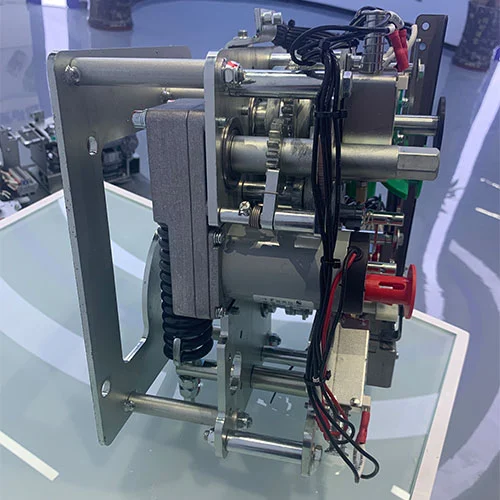

Der 11-kV-Mittelspannungs-Leistungsschalter-Isolationsmechanismus ist eine wichtige Komponente, die in Mittelspannungs-Ringhaupteinheiten (RMUs) und umweltfreundlichen Schaltanlagensystemen verwendet wird. Es integriert sowohl Leistungsschalter-Betätigungsmechanismen als auch Trennmechanismen und gewährleistet so eine zuverlässige Leistungssteuerung, Fehlerschutz und sichere Wartungsvorgänge.

Was ist ein Leistungsschalter-Betätigungsmechanismus?

Der Leistungsschalterantrieb wird normalerweise zur Steuerung des Hauptleistungsschalters in Mittelspannungs-RMUs oder umweltfreundlichen Schaltanlagen verwendet. Die Hauptfunktion des Betätigungsmechanismus besteht darin, das Öffnen und Schließen der Unterbrecherkontakte (oft Vakuum-Schaltkammern) zu erleichtern, um Lastströme zu bewältigen und, was entscheidend ist, Fehlerströme (Kurzschlüsse) zu unterbrechen.

Funktionalität

Es muss in der Lage sein, unter normalen und anormalen Bedingungen Ströme zu erzeugen, zu führen und zu unterbrechen. Wenn ein Fehler auftritt, muss dieser Vakuum-Leistungsschalter-Betätigungsmechanismus funktionieren, um den Fehler zu beheben und nachgeschaltete Geräte innerhalb von Millisekunden zu schützen.

Energiespeicher

Der Unterschied zu einem einfachen manuellen Schalter besteht darin, dass der Vakuum-Leistungsschalter auf gespeicherte Energie angewiesen ist, um die für die Lichtbogenunterbrechung erforderliche Hochgeschwindigkeitsbewegung zu erreichen. Die Energiespeicherung dieses Mechanismus erfolgt üblicherweise durch federbelastete Mechanismen (die manuell oder durch einen kleinen Motor aufgeladen werden können) oder magnetische Aktuatoren. Die Energie wird langsam über mehrere Sekunden gespeichert, aber sofort wieder freigesetzt, wenn der Mechanismus den Befehl erhält.

Komponenten

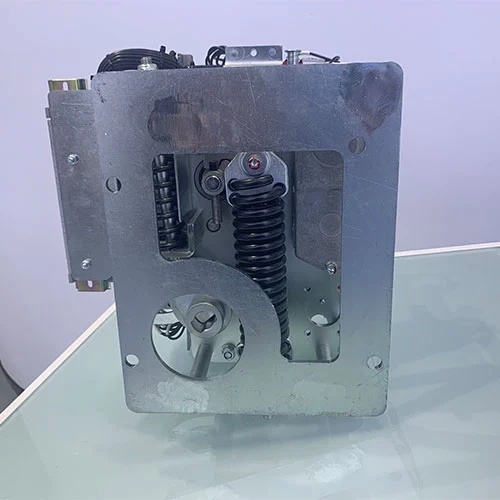

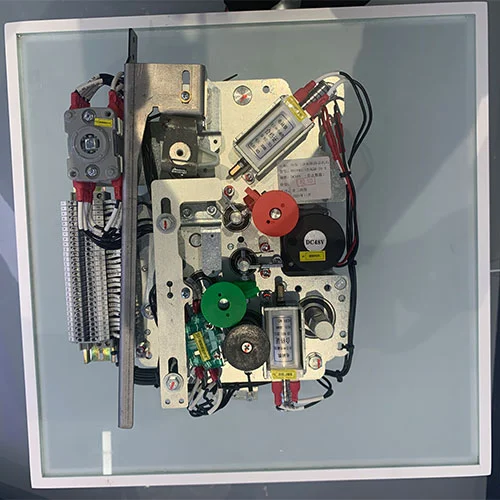

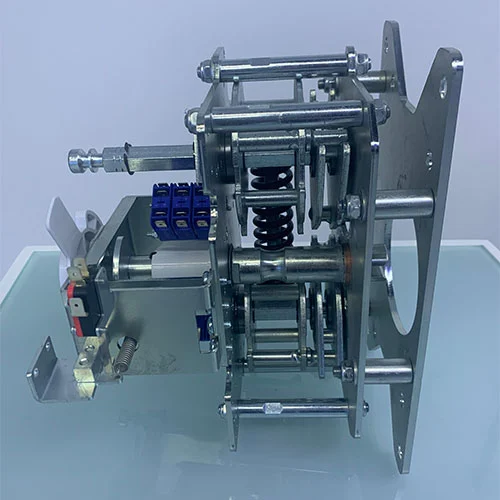

Ein typischer Mechanismus umfasst Schließfedern, Öffnungsfedern, einen Lademotor, Auslöse- und Schließmagnete sowie eine komplexe Verbindung von Nocken und Wellen. Es ist für Tausende von Einsätzen im Laufe seiner Lebensdauer ausgelegt.

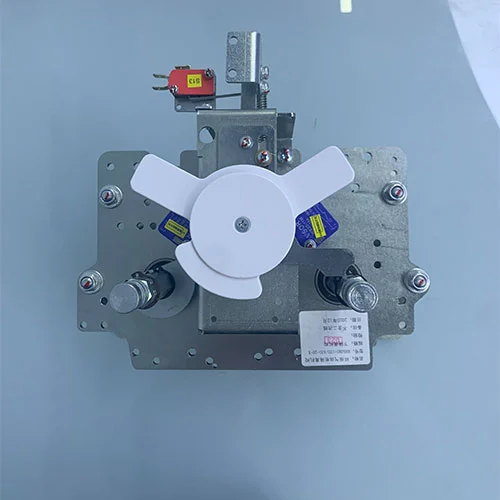

Was ist ein isolierender Mechanismus?

Der Trennmechanismus regelt den Betrieb des Trennschalters (Trennschalters) und des integrierten Erdungsschalters. Im Gegensatz zu einem Leistungsschalter besteht sein Zweck nicht darin, den Strom zu unterbrechen, sondern einen sicheren Arbeitszustand für das Wartungspersonal zu schaffen.

Funktionalität

Seine Hauptaufgabe besteht darin, eine sichtbare und zuverlässige galvanische Trennung zwischen einem stromlosen Stromkreis und der stromführenden Stromquelle herzustellen. Der Lasttrennschalter-Betätigungsmechanismus in den Mittelspannungs-RMUs oder umweltfreundlichen Schaltanlagen integriert im Allgemeinen auch einen Erdungsschalter, der den isolierten Stromkreis mit der Erde verbindet. Dieser Schritt entlädt jegliche eingeschlossene kapazitive Ladung und schützt vor versehentlicher Rückspeisung aus anderen Quellen.

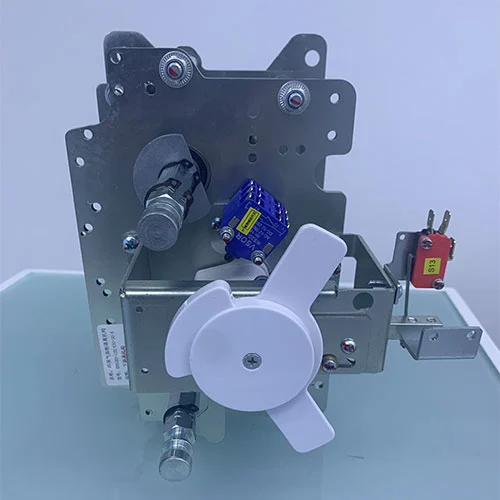

Betrieb

Diese Betätigungsmechanismen für Trennschalter werden manuell und elektrisch über einen externen Griff betätigt, der in die Frontplatte der Schaltanlage eingesetzt wird. Der Griff dreht Betätigungswellen, die mit einem System aus Hebeln und Nocken verbunden sind, die die Isolatorkontakte bewegen.

Wichtiges Sicherheitsmerkmal

Der Trennmechanismus arbeitet relativ langsam, manuell oder direkt elektrisch und verfügt über keine Fähigkeit zur Lichtbogenlöschung. Daher ist es strengstens untersagt, das Gerät während des Ladevorgangs zu öffnen. Es beruht auf den Isoliereigenschaften des umgebenden Mediums (Luft oder SF6-Gas), um die Isolierung im geöffneten Zustand aufrechtzuerhalten.

Hauptunterschiede zwischen den beiden Mechanismen

Funktionsprinzip der Kombination dieser beiden Betriebsmechanismen: Verriegelung zur Sicherheit

Der sichere Betrieb einer Ringhaupteinheit (RMU) beruht auf einer strengen mechanischen Verriegelung zwischen dem Leistungsschaltermechanismus und dem Isolationsmechanismus. Unser Trennmechanismus für Leistungsschalter für 11-kV-MV-Schaltanlagen muss streng nach einer vorgegebenen Reihenfolge und in Übereinstimmung mit den grundlegenden elektrischen Sicherheitsregeln ausgeführt werden.

Der folgende Arbeitsablauf für die Wartung von Stromausfällen an Einspeisungen zeigt ihre Synergie:

Öffne den Breaker

Wenn der Bediener einen Auslösebefehl sendet, gibt der Betätigungsmechanismus des Leistungsschalters die gespeicherte Federenergie frei und öffnet die Kontakte des Leistungsschalters. Anschließend wird der Laststrom sicher unterbrochen. Der Stromkreis ist zu diesem Zeitpunkt stromlos, aber noch nicht sicher, da noch eine solide elektrische Verbindung zur Versorgung besteht.

Öffnen Sie den Isolator

Jetzt gibt das Verriegelungssystem die mechanische Verriegelung des Trennmechanismus frei, nachdem festgestellt wurde, dass der Leistungsschalter geöffnet ist. Der Bediener führt den Griff ein und dreht den Schaft, um den Isolator zu öffnen. Durch diese Aktion entsteht ein physischer Luftspalt zwischen der stromführenden Sammelschiene und dem nachgeschalteten Stromkreis, wodurch eine sichtbare Isolierung hergestellt wird.

Schließen Sie den Erdungsschalter

Der Bediener verwendet dann dieselbe (oder eine separate) Schnittstelle, um den Erdungsschalter über seinen speziellen Mechanismus zu aktivieren. Dadurch wird der nachgeschaltete Teil des Stromkreises direkt mit Erdpotential verbunden und eine sichere Entladung etwaiger Restladungen gewährleistet.

Endgültiger sicherer Zustand

Der Leistungsschalter ist geöffnet, der Trennschalter ist geöffnet und der Erdungsschalter ist geschlossen. Die mechanischen Verriegelungen stellen sicher, dass die Schranktür nur dann geöffnet werden kann, wenn der Erdungsschalter als geschlossen bestätigt wurde. Im Gegenteil verhindert dieses miteinander verbundene System physisch das Schließen des Leistungsschalters, es sei denn, der Trennschalter ist vollständig geschlossen und der Erdungsschalter befindet sich im geöffneten Zustand. Dadurch entsteht eine unzerbrechliche Sicherheitskette.

Der Schutzschaltermechanismus fungiert als aktiver Schutz und verwaltet die Energie des Stromnetzes. Der Isolationsmechanismus fungiert als passives Sicherheitsschloss und gewährleistet die Sicherheit des Managementpersonals. Zusammen bilden sie ein umfassendes System, in dem Hochgeschwindigkeitsschutz mit absoluter, mechanisch erzwungener Sicherheit in Einklang gebracht wird.

Bedienungsanleitung

Ladevorgang:Bevor ein Schließvorgang erfolgen kann, muss der Mechanismus zunächst aufgeladen werden, um die erforderliche Energie zu speichern. Zum manuellen Laden stecken Sie den entsprechenden Griff auf die Betätigungswelle unten rechts am Mechanismus und drehen Sie ihn im Uhrzeigersinn. Drehen Sie weiter, bis ein deutliches „Klicken“ zu hören ist, das signalisiert, dass der Ladevorgang abgeschlossen ist; In diesem Moment hat die Ladeanzeigewelle den Mikroschalter in die vollständig geschlossene Position gebracht. Zum elektrischen Laden legen Sie einfach Strom an den Mechanismus an und der Motor läuft automatisch, um Energie zu speichern. Sobald der Akku vollständig aufgeladen ist, wird der Motorstromkreis unterbrochen, während das mechanische Gerät im Standby-Modus bleibt und die gespeicherte Energie erhalten bleibt, bis der Abschaltbefehl empfangen wird. Bevor mit dem elektrischen Ladebetrieb begonnen wird, muss sichergestellt werden, dass alle Hilfsleitungen korrekt angeschlossen sind.

Abschlussvorgang:Wenn der Mechanismus erfolgreich geladen ist, kann der Leistungsschalter geschlossen werden, um den Hauptstromkreis zu schließen. Zum manuellen Schließen drücken Sie fest auf den grünen Knopf; Durch diesen Vorgang wird die gespeicherte Schließenergie sofort freigesetzt, sodass der Mechanismus die Kontakte des Leistungsschalters zusammenfahren kann. Für den elektrischen Betrieb ist es notwendig, den Strom einzuschalten, um die elektromagnetische Spule zu aktivieren und zu schließen, die sofort die Aktion auslöst und die mechanische Sperre aufhebt. Anschließend wird die gespeicherte Energie entladen und die Hauptkontakte geschlossen. Es ist wichtig zu beachten, dass bei diesem Vorgang gleichzeitig die Öffnungsfedern gespannt werden, um sie auf eine zukünftige Fahrt vorzubereiten. Obwohl der Mechanismus möglicherweise sofort mit dem Wiederaufladen beginnt, verhindert die interne Verriegelungslogik, dass nachfolgende Schließbefehle ausgeführt werden, bis der Leistungsschalter wieder geöffnet wird.

Eröffnungsvorgang:Um den Stromkreis zu unterbrechen und den Leistungsschalter zu trennen, muss der Öffnungsmechanismus ausgelöst werden. Zur manuellen Auslösung drücken Sie fest auf den roten Knopf, wodurch die Riegel, die die Öffnungsfedern halten, freigegeben werden. Die in diesen Federn gespeicherte Energie wird sofort freigesetzt, wodurch das Gerät die Hauptkontakte trennt. Für elektrische Auslösevorgänge kann der Elektromagnet für die Spannungsauslösung über Schutzrelais oder Fernbefehle eingeschaltet und aktiviert werden; Der Elektromagnet wird sofort aktiviert, löst die Federverriegelung und zwingt die Kontakte, sich zu trennen. Dieser Vorgang kann den Strom sicher unterbrechen und den Leistungsschalter wieder in die geöffnete Position bringen, um ihn auf den nächsten Lade- und Schließzyklus vorzubereiten.

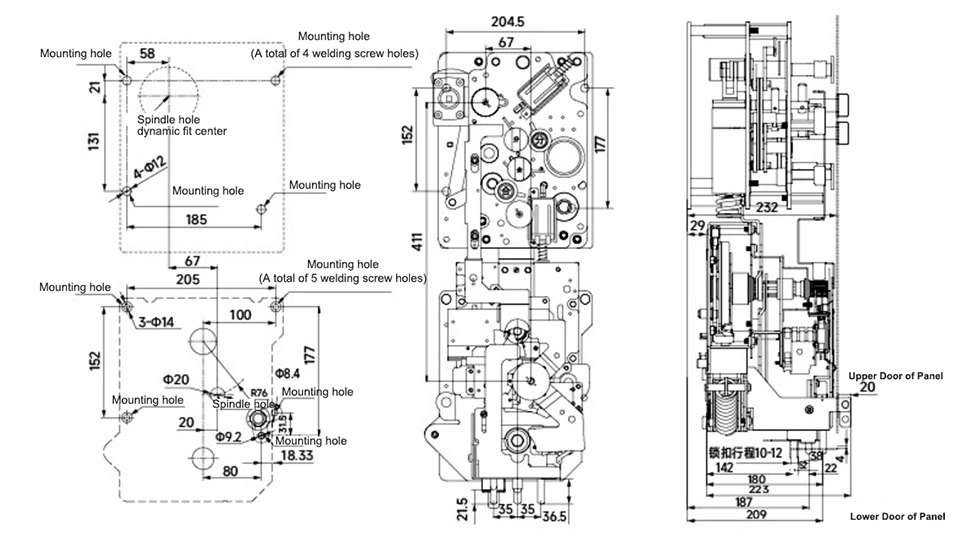

Aussehen und Abmessungen

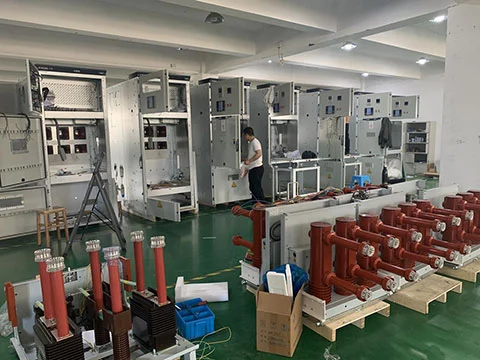

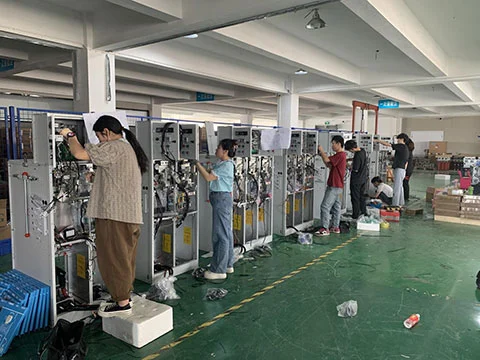

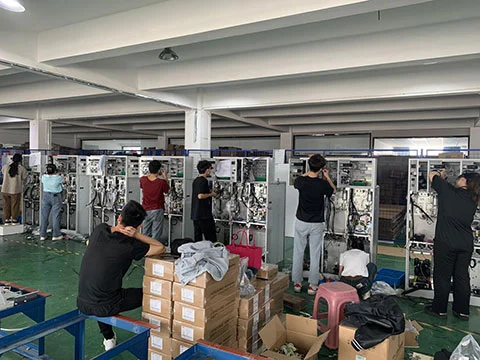

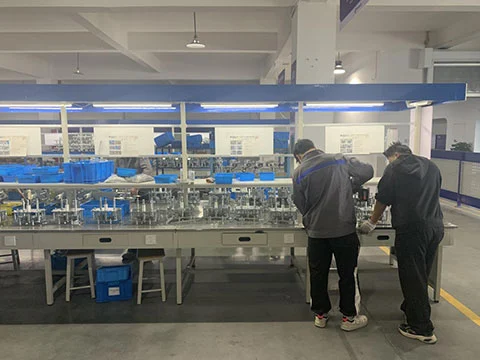

Unsere Fabrik
