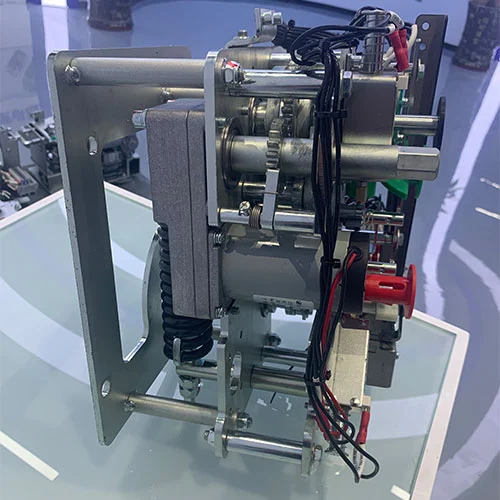

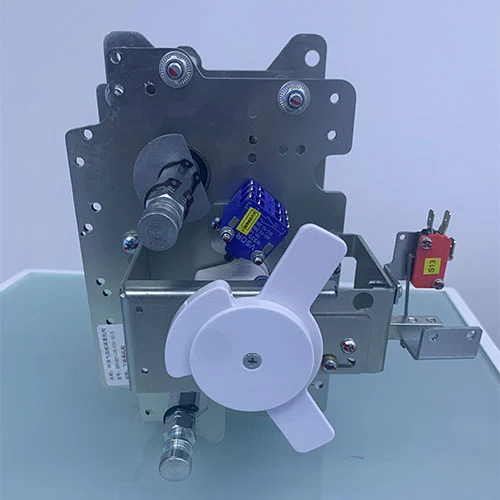

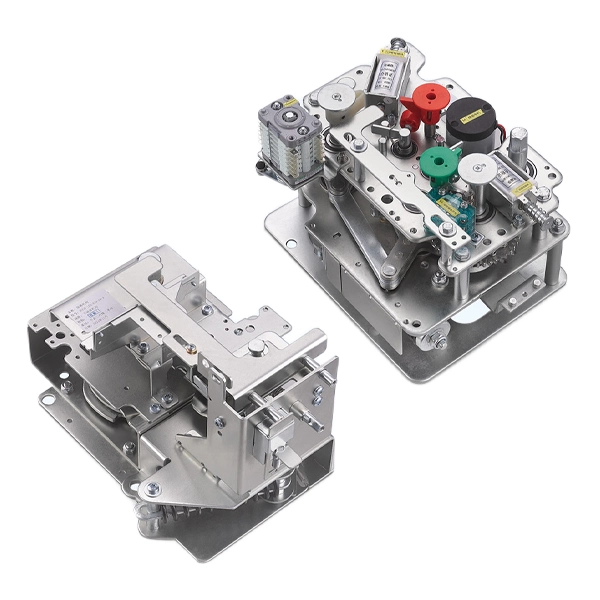

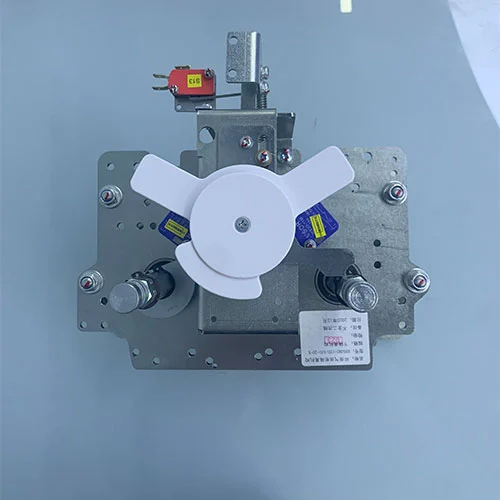

Elektrischer 11-kV-Betätigungsmechanismus für Leistungsschalter-Trennschalter

Der elektrische 11-kV-Betätigungsmechanismus für Leistungsschalter-Trennschalter ist ein kombiniertes Antriebssystem, das in Mittelspannungsschaltanlagen zur Steuerung von Folgendem verwendet wird:

Leistungsschalterschaltung (Last- und Fehlerunterbrechung)

Trennschalterbetätigung (sichere sichtbare Trennung)

Es fungiert als zentrale Ausführungseinheit der Schaltanlage und sorgt für präzise, ​​sichere und koordinierte Schaltvorgänge.

Anwendung

Der elektrische 11-KV-Betätigungsmechanismus für Leistungsschalter-Trennschalter wird häufig verwendet in:

Stromverteilungsnetze

Ringhaupteinheiten (RMU)

Gasisolierte Schaltanlagen (GIS / C-GIS)

Wind- und Solarenergieprojekte

Eisenbahn- und U-Bahn-Systeme

Energiesysteme für Industrie und Bergbau

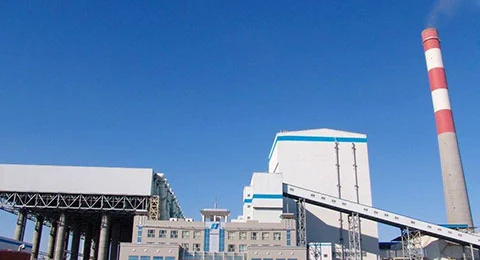

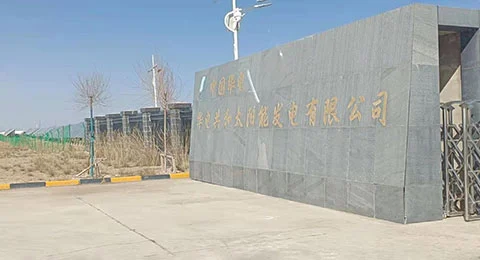

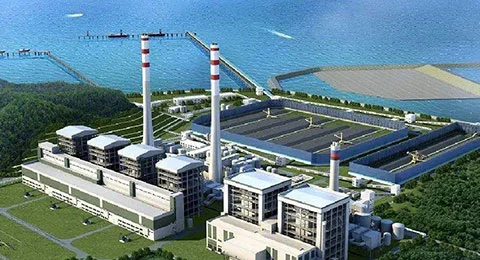

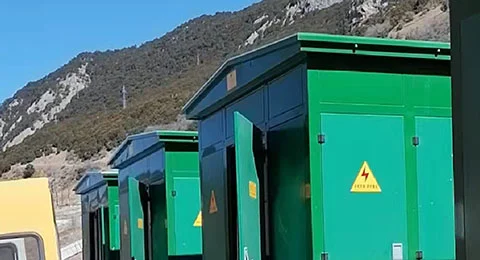

Projektfälle

Cotenele-Mechanismen wurden angewendet in:

110-kV-Umspannwerksprojekte

CR Power Offshore-Windkraftprojekt

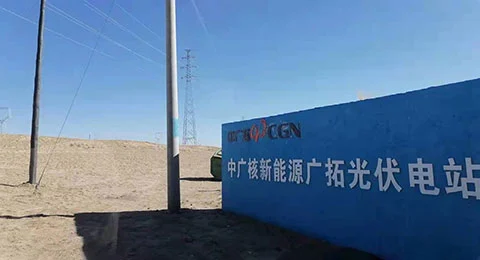

Qinghai 1600 MW Photovoltaikbasis

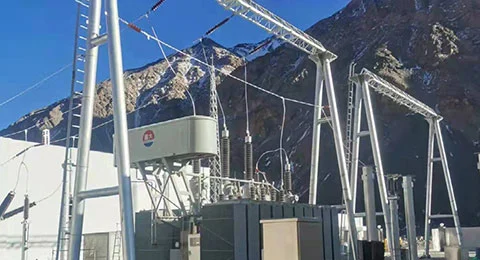

Sichuan-Tibet-Eisenbahnenergiesystem

Erweiterung des 110-kV-Umspannwerks in Tadschikistan

Modell und Bedeutung

Was ist ein Leistungsschalter-Betätigungsmechanismus?

Ein Leistungsschalter-Antriebsmechanismus ist ein mechanisches Betätigungssystem, das zum Öffnen und Schließen der Kontakte des Leistungsschalters durch Erzeugen, Speichern und Freigeben von Energie dient. Die Hauptfunktion dieses Betriebsmechanismus besteht darin, eine schnelle Reaktion auf elektrische Fehler wie Kurzschlüsse und Überstromzustände sicherzustellen und betroffene Abschnitte schnell zu isolieren, um Systemschäden zu verhindern.

Betätigungsmechanismen müssen unabhängig von den äußeren Bedingungen immer in der Lage sein, den Leistungsschalter auszulösen. Basierend auf den Kraftanforderungen können Leistungsschalter entweder über einzelne Mechanismen pro Phase oder einen einzelnen Mechanismus verfügen, der alle drei Phasen gleichzeitig betätigt. Der Mechanismus besteht aus drei wesentlichen Teilsystemen: dem Energiespeichermedium, dem Betätigungskreis und den Verriegelungssystemen.

Es gibt verschiedene Betriebsmechanismen

Der Federbetätigungsmechanismus verwendet Federn, um die mechanische Energie zu speichern. Normalerweise spannt der Elektromotor die Schließfeder, die durch einen Verriegelungsmechanismus im komprimierten Zustand gesichert wird. Sobald ein Schließsignal empfangen wird, wird die Verriegelung freigegeben, sodass die Feder die Kontakte zum Schließen bewegen kann, während die Auslösefeder gespannt wird. Für spätere Betätigungen lädt sich die Schließfeder umgehend wieder auf.

Das hydraulische Gerät verwendet unter Druck stehendes Gas, um den Ölfluss zu leiten und die mit dem Leistungsschalter verbundene Pleuelstange anzutreiben. Pneumatische Systeme nutzen Druckluft als Energiequelle, während magnetische Geräte elektromagnetische Spulen oder Elektromagnete verwenden, deren Spannung mit zunehmender Stromstärke zunimmt. Einige Konstruktionen kombinieren elektromagnetische Kraft mit Federunterstützung.

Die CIGRE-Umfrage zu Leistungsschaltern aus dem Jahr 2005 betonte die entscheidende Bedeutung von Betriebsgeräten. Dabei wurde festgestellt, dass 70 % der Komponentenausfälle mit Betriebsgeräten in Zusammenhang standen und über 50 % der größeren Ausfälle von Leistungsschaltern ebenfalls dadurch verursacht wurden.

Was ist ein Trennschalter-Betätigungsmechanismus?

Ein Trennschalter (auch Trennschalter genannt) ist die Kernkomponente einer Mittelspannungs-Ringleitungsanlage. Diese Art von Schalter kann zu Wartungs- und Sicherheitszwecken eine sichtbare Trennung von Stromkreisen ermöglichen. Bei Leistungsschaltern unterscheiden sich die Trennschalter. Trennschalter sind nicht dafür ausgelegt, Lastströme oder Fehlerströme zu unterbrechen, sondern arbeiten, wenn der Stromkreis bereits stromlos ist.

Trennschalter-Betätigungsmechanismen wandeln manuelle oder motorische Eingaben in die präzise mechanische Bewegung um, die zum Öffnen oder Schließen der Hauptkontakte erforderlich ist. Die Hauptmerkmale dieser Trennschalter-Betätigungsmechanismen sind, dass ihre Betätigungsgeschwindigkeiten niedriger sind als bei Leistungsschalter-Betätigungsmechanismen und dass die Kontaktposition sichtbar ist.

Moderne Trennschaltermechanismen sind häufig integriert

Multi-Motion-Kinematik:Bei vielen Konstruktionen kommen zusammengesetzte Bewegungen zum Einsatz, bei denen die Hauptklinge zunächst in die horizontale Position abgesenkt wird, bevor sie sich dreht, um sowohl am Scharnier als auch am Backenende Kontaktdruck auszuüben. Dieses „Umkehrschleifen“-Kontaktdesign ermöglicht hohe Kurzschlussströme.

Unabhängiger manueller Betrieb:Fortschrittliche Mechanismen ermöglichen die manuelle Bedienung sowohl von vorne als auch von der Seite, ohne dass zusätzliche Geräte erforderlich sind. Nockenradkonstruktionen mit gegenüberliegenden Vorsprüngen ermöglichen einen reibungslosen Betrieb unabhängig von der Geschwindigkeit des Bedieners und sorgen für eine gleichbleibende mechanische Leistung.

Positionsanzeige:Hilfskontakte im Antriebsmechanismus sorgen für eine Fernanzeige der Position, die für moderne Überwachungskontrollsysteme unerlässlich ist.

Trennmechanismen können für den einpoligen oder dreipoligen Betrieb konfiguriert werden, wobei die Pole bei Verwendung eines Einzelantriebs durch Koppelstangen miteinander verbunden werden. Der Rahmen, typischerweise aus feuerverzinktem Stahl, montiert die Isolatoren und rotierenden Elemente und gewährleistet so eine langfristige Haltbarkeit.

Merkmale kombinierter Leistungsschalter- und Trennschaltermechanismen

Im modernen Energieverteilungsnetz ist die Kombination von Leistungsschalter- und Trennschalterantrieben für die Mittelspannungs-RMU und umweltfreundlichen Schaltanlagen eine gängige Technologie. Der von Cotenele hergestellte elektrische 11-KV-Betätigungsmechanismus für Leistungsschalter-Trennschalter für umweltfreundliche Schaltanlagen bietet mehrere Besonderheiten:

Integrierte kinematische Abläufe:Kombinierte Mechanismen koordinieren das Timing zwischen der Betätigung des Leistungsschalters und der Bewegung des Trennschalters. Bei Öffnungsvorgängen trennt der Trennschalter die Kontakte, nachdem die Lichtbogenunterbrechung abgeschlossen ist, während bei Schließvorgängen die korrekte Ausrichtung überprüft wird, bevor der Hauptkontakt geschlossen wird.

Kompakte mechanische Verriegelung:Integrierte Designs umfassen integrierte Verriegelungen, die fehlerhafte Betriebsabläufe verhindern. Beispielsweise kann der Mechanismus die Betätigung des Trennschalters verhindern, während der Leistungsschalter Strom führt, oder die Wiedereinschaltung blockieren, bis die Trennung abgeschlossen ist. Dies erfüllt die „Fünf-Prävention“-Anforderungen für Verteilungssysteme.

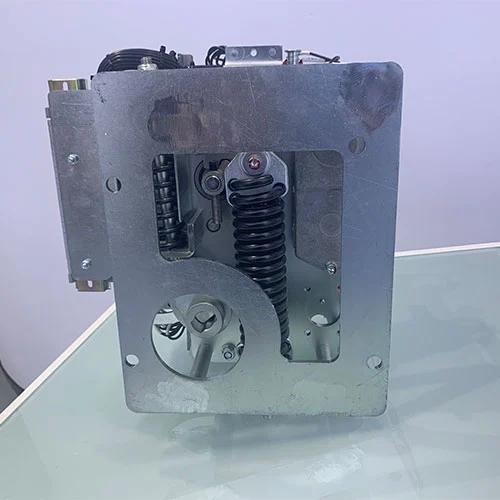

Energiespeicher auf Federbasis:Viele kombinierte Mechanismen verwenden Zugfedern, die über Mittelpunkte wirken, um den Schließvorgang zu steuern, während Druckfedern die Öffnungsenergie steuern. Die mechanische Lebensdauer dieser Konfiguration kann 10.000 Zyklen überschreiten. Das Prinzip der gespeicherten Energie kann sicherstellen, dass die Betriebsgeschwindigkeit des Betätigungsmechanismus unabhängig von Bedienereingriffen bleibt, wodurch eine konsistente Fehlerunterbrechungsleistung gewährleistet wird.

Wiedereinschaltfähigkeit:Die moderne Kombination der Betätigungsmechanismen der Leistungsschalter und Trennschalter unterstützt automatische Wiedereinschaltsequenzen. Beide Betätigungsmechanismen dieser beiden Komponenten speichern ausreichend Energie für Ein-Aus-Ein-Vorgänge, ohne dass ein Zwischenladen erforderlich ist.

Platzoptimierung:Die Kombination dieser beiden Betätigungsmechanismen ist für die kompakte RMU geeignet. Beispielsweise beträgt die Breite der RMU von Contenele 375 mm. Diese Konfiguration ermöglicht erhebliche Platzeinsparungen im Vergleich zu Produkten anderer Hersteller und eignet sich für die Installation in städtischen Umgebungen mit begrenztem Platzangebot.

Einhaltung internationaler Standards:Die kombinierten Mechanismen dieser beiden Schalterbetätigungsmechanismen entsprechen den Normen GB1984-2014 für Hochspannungs-Wechselstrom-Leistungsschalter und GB/T 1985-2023 für Trennschalter und Erdungsschalter.

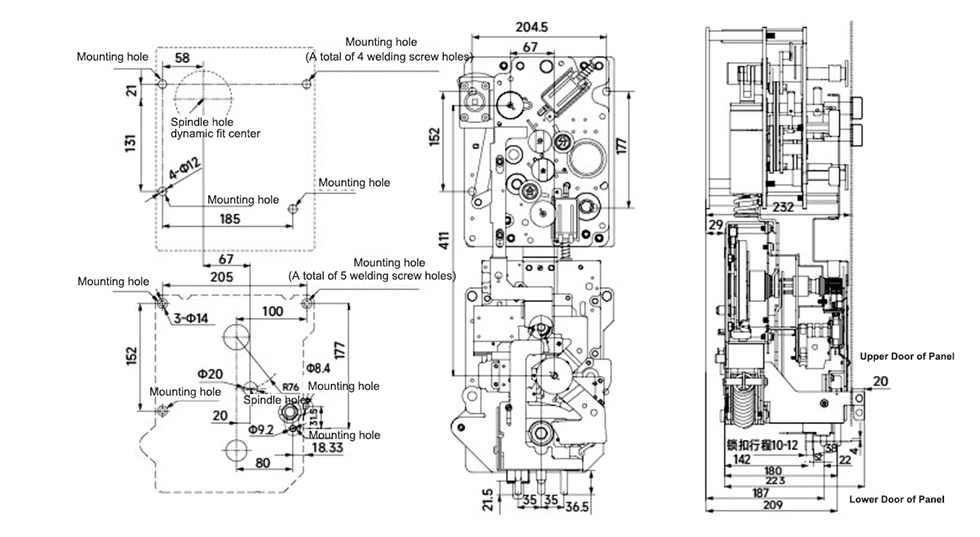

Aussehen und Abmessungen

Über uns

Cotenele International Trade (Wenzhou) Co., Ltd:

30.000㎡ Produktionsbasis

Konzentrieren Sie sich auf Kernkomponenten von 12-kV-40,5-kV-Schaltanlagen

ISO9001 / ISO14001 / ISO45001 zertifiziert

Anerkannt als Green Factory (2025)

Versand und Transport

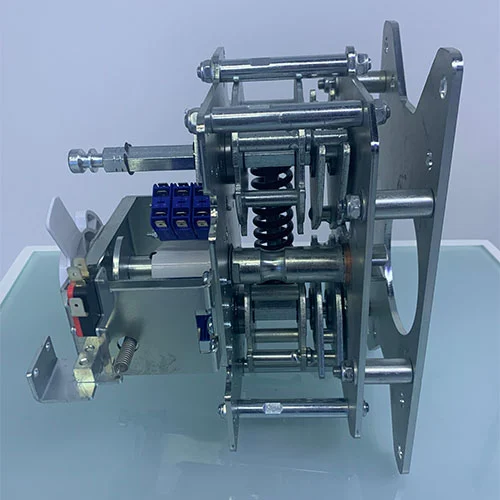

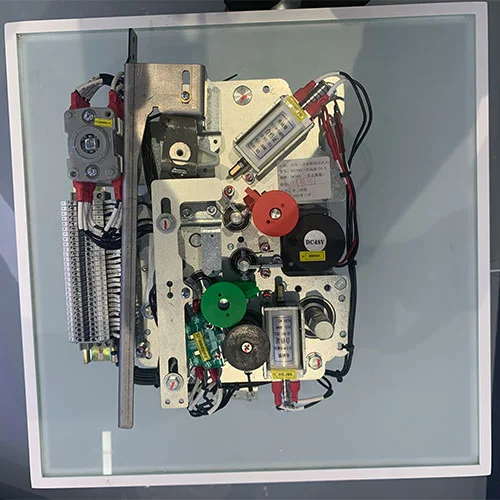

Produktshow
